패킷 트레이서(Packet Tracer)는 시스코(Cisco)에서 개발한 네트워크 시뮬레이션 도구이다. 이 도구는 네트워크 토폴로지 디자인, 구현, 테스트 등 다양한 기능을 제공하여 네트워크 관리자나 네트워크 관련 학습자들이 네트워크를 시뮬레이션하여 다양한 상황에서 경험을 쌓을 수 있도록 도와준다.
패킷 트레이서는 다양한 네트워크 장비 및 프로토콜을 지원한다. 라우터, 스위치, 허브, 컴퓨터, 서버 등 다양한 장비들을 시뮬레이션할 수 있으며, TCP/IP, HTTP, FTP, DNS, DHCP 등 다양한 프로토콜을 지원한다.
패킷 트레이서는 시뮬레이션 모드와 디버깅 모드를 지원한다. 시뮬레이션 모드에서는 네트워크 토폴로지를 구성하고 구성한 네트워크를 테스트할 수 있으며, 디버깅 모드에서는 네트워크 문제를 해결하기 위해 각종 디버깅 도구를 사용할 수 있다.
패킷 트레이서는 학습자들에게 다양한 학습 자료를 제공하여, 더욱 효과적인 학습을 돕는다. 이 도구는 많은 대학에서 네트워크 관련 교육에 사용되고 있으며, 자격증 시험 등에서도 활용되고 있다.
패킷 트레이서는 시스코 네트워킹 아카데미(Cisco Networking Academy)에서 무료로 제공되며, Windows 및 macOS에서 사용할 수 있다. 다음에서 소개할 구성요소는 구형버전이라 최신 버전과는 조금 다를 수 있음을 알린다.
구성 요소
아이콘

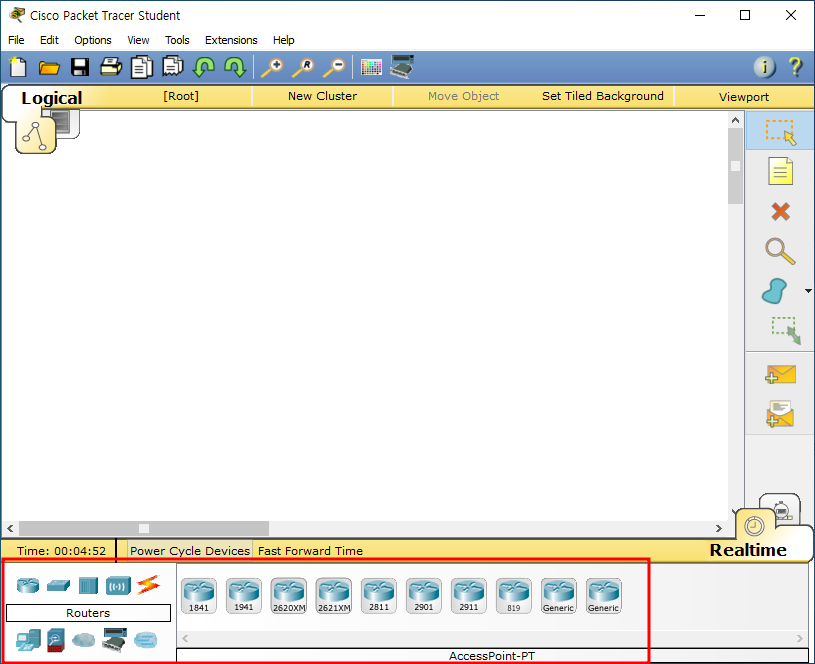

처음 켜면 이렇게 구성이 되어 있다.
먼저 우리는 해당 빨간칸에 있는 것들에 대해 알아볼 것이다.

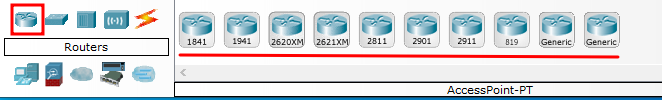

- Routers
라우터(Router)는 3계층 장비로 아이콘에 적힌 숫자는 해당 라우터 인터페이스(Interface)의 개수를 나타낸다.
라우터는 두 개 이상의 네트워크를 연결하는 장비로서, 다양한 인터페이스를 가지고 있다. 이 인터페이스는 다양한 물리적 또는 논리적 방식으로 연결되어 있으며, 각각의 인터페이스는 고유한 IP 주소를 가지고 있다.
패킷 트레이서에서 라우터를 추가할 때, 사용할 인터페이스 개수를 선택할 수 있다. 이 인터페이스 개수를 선택하면, 라우터 아이콘에 해당 인터페이스 개수가 표시된다.
라우터 아이콘을 더블클릭하면, 해당 라우터의 구성 화면으로 이동하여 각 인터페이스의 구성을 할 수 있다. 이 인터페이스 구성을 통해 라우터가 다양한 네트워크와 연결되도록 구성할 수 있다.
2. Switches
스위치(Switch)는 2계층의 장비로 아이콘에 적힌 숫자는 해당 스위치 포트(Port)의 개수를 나타낸다.
스위치는 여러 대의 컴퓨터나 장비들을 연결하여 네트워크를 구성할 때 사용되는 장비이다. 이 스위치는 여러 개의 포트를 가지고 있으며, 이 포트를 이용해 다양한 장비들을 연결할 수 있다.
패킷 트레이서에서 스위치를 추가할 때, 사용할 포트 개수를 선택할 수 있다. 이 포트 개수를 선택하면, 스위치 아이콘에 해당 포트 개수가 표시된다.
스위치 아이콘을 더블클릭하면, 해당 스위치의 구성 화면으로 이동하여 각 포트의 구성을 할 수 있다. 이 포트 구성을 통해 스위치가 여러 대의 컴퓨터나 장비들을 연결하도록 구성할 수 있다.

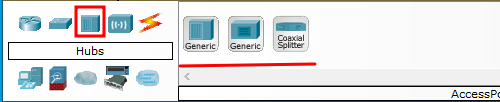

3.Hubs
허브(Hub)는 네트워크 장비 중 하나로, 여러 대의 컴퓨터나 장비들을 연결하여 네트워크를 구성할 때 사용된다. 허브는 여러 개의 포트를 가지고 있으며, 이 포트를 이용해 다양한 장비들을 연결할 수 있다.
허브는 연결된 모든 장비에게 같은 데이터를 전송하기 때문에, 같은 데이터를 여러 번 전송하게 되고 네트워크 병목 현상이 발생할 수 있다. 또한, 허브는 브로드캐스트 패킷을 전송하는데, 이는 네트워크 상의 모든 장비에게 전송되므로 보안 문제가 발생할 수 있다.
그러나 현재는 스위치(Switch) 등의 장비가 보급되어, 허브의 대부분 기능이 스위치에 흡수되었다. 따라서, 허브는 현재는 거의 사용되지 않으며, 특별한 경우가 아니면 스위치를 사용하는 것이 좋다.
패킷 트레이서에서는 허브를 시뮬레이션할 수 있지만, 교육 목적 등 특별한 경우를 제외하고는 사용되지 않는 장비이다.
4. Connections
Connections(연결)은 네트워크 토폴로지(Topology) 상의 각 장비(Device)들 간의 물리적 또는 논리적인 연결을 의미한다. 즉, 라우터(Router), 스위치(Switch), 허브(Hub), 컴퓨터(Computer) 등 각각의 장비들이 어떻게 서로 연결되어 있는지를 나타내는 것이다.
Connections은 다양한 방식으로 설정할 수 있다. 예를 들어, Ethernet 케이블, 시리얼 케이블, 무선(Wireless) 등 다양한 방식으로 연결이 가능하다. 또한, 각각의 연결은 속도, 대역폭, 프로토콜 등 다양한 속성을 가지고 있다.
Connections은 패킷 트레이서에서 네트워크를 구성할 때 중요한 요소 중 하나이다. 올바른 Connections 구성을 통해 효율적인 네트워크 구성 및 문제 해결이 가능해지며, 이를 통해 네트워크 관리 능력을 향상시킬 수 있다.
5. Wireless Devices
Wireless Devices(무선 장치)는 무선 네트워크를 구성하기 위해 사용되는 장치들을 의미한다. 무선 장치는 라우터(Router), 스위치(Switch), 컴퓨터(Computer), 스마트폰(Smartphone), 태블릿(Tablet) 등 다양한 장비들이 있다.
Wireless Devices는 유선(有線) 장치와는 달리, 전파를 이용해 통신하기 때문에, 물리적인 연결이 필요 없다. 따라서, 사용자들이 자유롭게 이동하며 인터넷을 사용할 수 있는 장점이 있다.
또한, Wireless Devices를 이용한 무선 네트워크는 사용자가 많은 공공 장소나 기업 등에서 자주 사용된다. 이를 통해 사용자들은 더욱 편리하게 인터넷을 이용할 수 있으며, 기업에서는 사용자들의 이동성과 생산성을 높일 수 있다.
Wireless Devices는 패킷 트레이서에서 다양한 방식으로 구성할 수 있다. 예를 들어, 라우터에 내장된 무선 모듈(Wireless Module)을 사용하거나, 무선 액세스 포인트(Wireless Access Point)를 사용할 수 있다. 또한, 각각의 무선 장치는 무선 채널(Wireless Channel), 무선 보안(Wireless Security) 등 다양한 속성을 가지고 있다. 이를 통해 사용자들은 안전하고 빠른 무선 네트워크를 구성할 수 있다.
6. End Devices
패킷 트레이서(Packet Tracer)에서 End Devices(최종 장치)는 7계층 장비로 네트워크에 연결되어 있는 마지막 장치를 의미한다. 즉, 컴퓨터(Computer), 노트북(Laptop), 스마트폰(Smartphone), 태블릿(Tablet) 등 사용자들이 실제로 사용하는 장치들을 의미한다.
End Devices는 네트워크를 통해 데이터를 주고받는 최종 목적지이다. 다른 모든 네트워크 장비들(라우터, 스위치, 허브 등)은 End Devices 간의 데이터 전달을 위해 사용되며, End Devices가 없는 네트워크는 의미가 없다.
End Devices는 패킷 트레이서에서 다양한 방식으로 구성할 수 있다. 예를 들어, 컴퓨터의 경우, 다양한 운영체제(OS)를 사용하는 PC와 Mac을 비롯해, 데스크탑(Desktop), 노트북(Laptop), 서버(Server) 등 다양한 종류의 컴퓨터들을 사용할 수 있다. 이를 통해 사용자들은 자신의 용도나 환경에 맞게 End Devices를 선택하여 네트워크를 구성할 수 있다.
7. Security
패킷 트레이서(Packet Tracer)에서 Security(보안)는 네트워크 보호 및 공격으로부터 보호하기 위해 사용되는 기술이나 장비를 의미한다. 보안은 네트워크에서 매우 중요한 요소 중 하나이며, 불법적인 침입, 해킹, 바이러스 등으로부터 보호할 수 있도록 해준다.
보안에는 여러 가지 종류가 있다. 대표적으로는 방화벽(Firewall), 바이러스 백신(Virus Scanner), 가상 사설망(VPN, Virtual Private Network), 암호화(Cryptography) 등이 있다. 이러한 보안 기술이나 장비를 통해 네트워크 상에서 데이터 유출, 해킹 등을 방지할 수 있다.
패킷 트레이서에서는 다양한 보안 기술을 시뮬레이션하여 실제 보안 상황을 경험할 수 있다. 예를 들어, 방화벽 설정, 암호화된 데이터 전송 등 다양한 보안 시나리오를 시뮬레이션하여, 실제 상황에서도 적극적으로 보안 대책을 마련할 수 있다.
또한, 패킷 트레이서에서는 다양한 보안 공격 시나리오를 시뮬레이션할 수 있어, 보안 위협에 대한 대비 능력을 향상시킬 수 있다. 이를 통해 보안 전문가의 역량을 향상시킬 수 있으며, 사용자들은 좀 더 안전하고 보안적인 네트워크를 구성할 수 있다.
8. WAN Emulation
WAN Emulation(광역 네트워크 에뮬레이션)은 광역 네트워크에서의 통신 상황을 시뮬레이션하여, 실제 광역 네트워크 환경에서 발생할 수 있는 다양한 문제를 미리 파악하고 대응하는 것을 의미한다. 즉, 인터넷 상에서의 다양한 네트워크 상황을 시뮬레이션하여, 사용자가 안정적이고 효율적인 네트워크를 구성할 수 있도록 지원한다.
WAN Emulation은 패킷 트레이서에서 다양한 방식으로 구성할 수 있다. 예를 들어, 다양한 대역폭(Bandwidth), 높은 지연 시간(Latency), 패킷 손실(Packet Loss), 잡음(Noise) 등을 시뮬레이션할 수 있다. 이를 통해 사용자는 실제 광역 네트워크에서 발생할 수 있는 다양한 문제를 미리 파악할 수 있다.
WAN Emulation은 다양한 용도로 활용될 수 있다. 예를 들어, 사용자는 WAN Emulation을 통해 VPN(Virtual Private Network) 연결, 원격 접속(Remote Access), 클라우드 서비스(Cloud Service) 등 다양한 네트워크 환경에서 효율적인 네트워크를 구성할 수 있다. 이를 통해 사용자는 좀 더 안정적이고 효율적인 네트워크를 구성할 수 있으며, 네트워크 관리 능력을 향상시킬 수 있다.

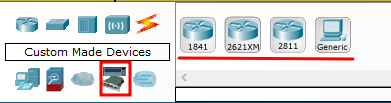

9. Custom Made Devices
Custom Made Devices(사용자 지정 장치)는 사용자가 필요에 따라 새로운 네트워크 장치를 만들어 구성할 수 있는 기능을 제공한다. Custom Made Devices는 기존의 네트워크 장치와는 다른 새로운 속성, 기능, 레이아웃 등을 가질 수 있으며, 사용자가 자유롭게 설정할 수 있다.
Custom Made Devices는 패킷 트레이서에서 다양한 방식으로 구성할 수 있다. 예를 들어, 사용자는 Custom Made Devices를 통해 다양한 IoT(Internet of Things) 장치, 스마트홈(Smart Home) 장치, 라즈베리 파이(Raspberry Pi) 등을 만들어 네트워크에 추가할 수 있다. 이를 통해 사용자는 자신만의 새로운 네트워크 환경을 만들 수 있다.
또한, Custom Made Devices를 이용해 사용자는 자신만의 시뮬레이션 시나리오를 만들 수 있다. 예를 들어, 보안 위협을 시뮬레이션하는 Custom Made Devices를 만들어, 보안 대응 능력을 향상시킬 수 있다. 또한, Custom Made Devices를 이용해 다양한 네트워크 문제에 대한 대응 능력을 향상시킬 수 있다. 이를 통해 사용자는 좀 더 다양하고 유연한 네트워크를 구성할 수 있다.

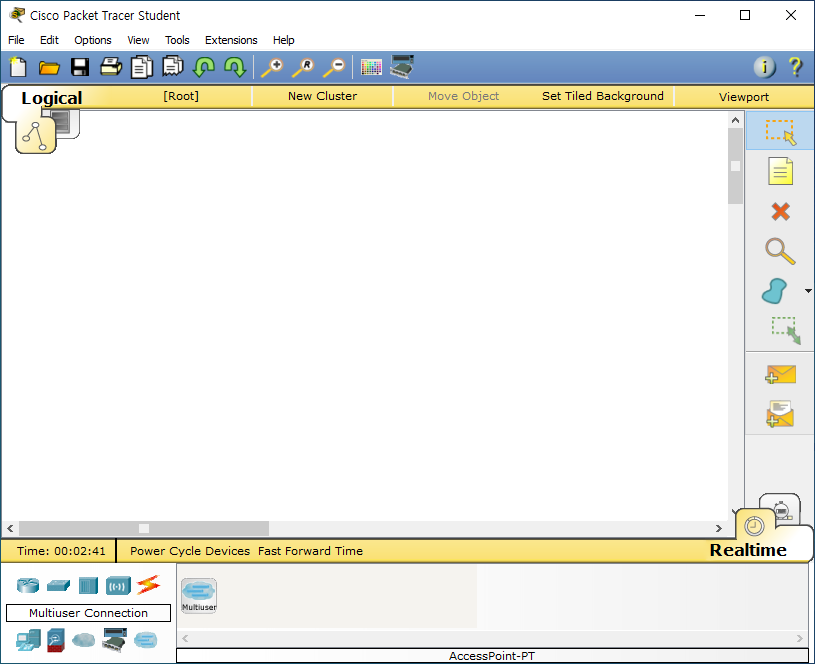

10. Multiuser Connection
Multiuser Connection(다중 사용자 연결)은 다수의 사용자가 동시에 네트워크를 사용할 수 있도록 지원하는 기능이다. Multiuser Connection을 사용하면 여러 사용자가 동시에 패킷 트레이서 환경에서 작업할 수 있으며, 이를 통해 협업 및 교육 등의 목적을 달성할 수 있다.
Multiuser Connection은 패킷 트레이서에서 다양한 방식으로 지원된다. 예를 들어, 사용자는 Multiuser Connection을 통해 같은 프로젝트를 수행하고 있는 사용자와 공유할 수 있다. 이를 통해 사용자는 프로젝트를 공동으로 작업하면서, 동시에 다른 사용자의 작업 상황을 확인할 수 있다.
또한, Multiuser Connection을 통해 교육적인 목적으로 사용할 수도 있다. 예를 들어, 교사는 Multiuser Connection을 통해 학생들과 함께 네트워크를 공유할 수 있으며, 학생들은 교사의 지도를 받으며 패킷 트레이서 환경을 공유할 수 있다. 이를 통해 교육적인 목적을 달성할 수 있다.
Multiuser Connection은 다양한 네트워크 상황에서 사용될 수 있으며, 협업 및 교육적인 목적을 위해 광범위하게 활용된다. 이를 통해 사용자들은 협업 능력 및 교육 역량을 향상시킬 수 있다.
추가로 계층의 대한 이해는 다음 페이지에서 할 수 있다.
퀵 슬롯
간단히 설명만하고 넘어가겠다.
선택 모드로 기본적으로 설정돼 있는 모드이며 어떤 것을 선택하거나 이동할 때 사용한다. 다른 모드를 사용하다 Esc를 눌러서 이동 가능하다.
노트 모드로 화면에 무언가를 적을 수 있는 모드이며 해당 모드 선택 후 클릭시 글상자가 생성된다.
삭제 모드로 해당 모드 선택 후 클릭하면 해당 기물이나 메모가 지워진다.
검사 모드로 패킷을 통과시키기 전에 검사하여 보안을 강화하는 기능이다.
그리기 모드로 몇가지 색상과, 모양으로 화면에 표시할 수 있다.
크기 조절 모드로 위 모드로 그린 것들의 크기를 조절할 수 있다.
Simple PDU는 패킷의 간단한 정보를 입력하여 생성하는 방법이다. 이 기능을 사용하여 패킷의 출발지, 목적지, 프로토콜, 포트 등의 기본 정보를 입력하여 패킷을 생성할 수 있다.
Complex PDU는 패킷의 자세한 정보를 입력하여 생성하는 방법이다. 이 기능을 사용하여 패킷의 출발지, 목적지, 프로토콜, 포트, 헤더 정보, 데이터 정보 등을 자세히 입력하여 패킷을 생성할 수 있다.
네트워크 시뮬레이션

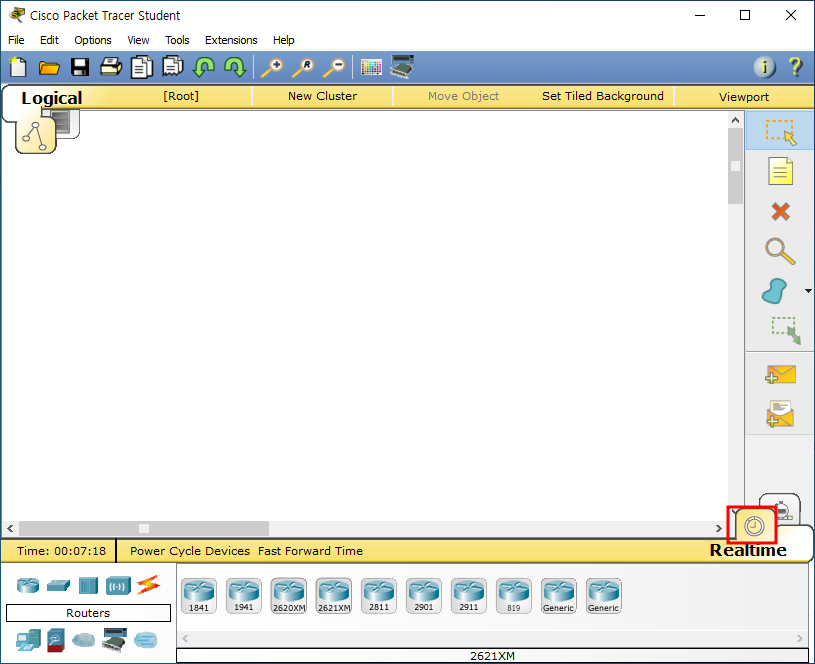

- Realtime
.패킷 트레이서에서 실제 네트워크와 같이 실시간으로 작동하도록 설정한 모드이다. 이 모드에서는 사용자가 생성한 패킷이 실제로 네트워크에서 전송되는 것처럼 보인다. 따라서 실제 네트워크에서 발생하는 상황을 시뮬레이션할 때 유용하게 사용된다

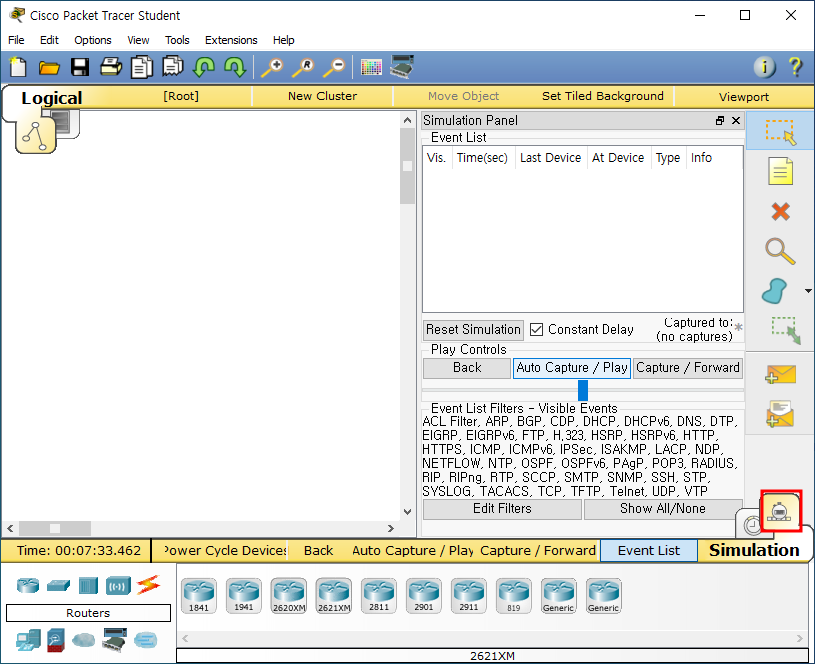

2. Simulation
패킷 트레이서에서 시뮬레이션을 실행하는 모드이다. 이 모드에서는 패킷이 시뮬레이션을 통해 전송되지만, 실제 네트워크에서 발생하는 상황과는 다를 수 있다. 이 모드에서는 시간 흐름을 빠르게 앞당겨서 네트워크를 빠르게 테스트할 수 있다.
이상으로 이번 정리는 마치도록하겠다. 기본적으로 화면에 있는 것들만 설명하는 것이라 얼마 안 걸릴줄 알았으나 2시간이나 잡아 먹었다. 역시 기본이 제일 힘든거 같다. 패킷트레이서 학습에 도움이 되었으면 하며 네트워크 입문자들 모두 화이팅이다.
