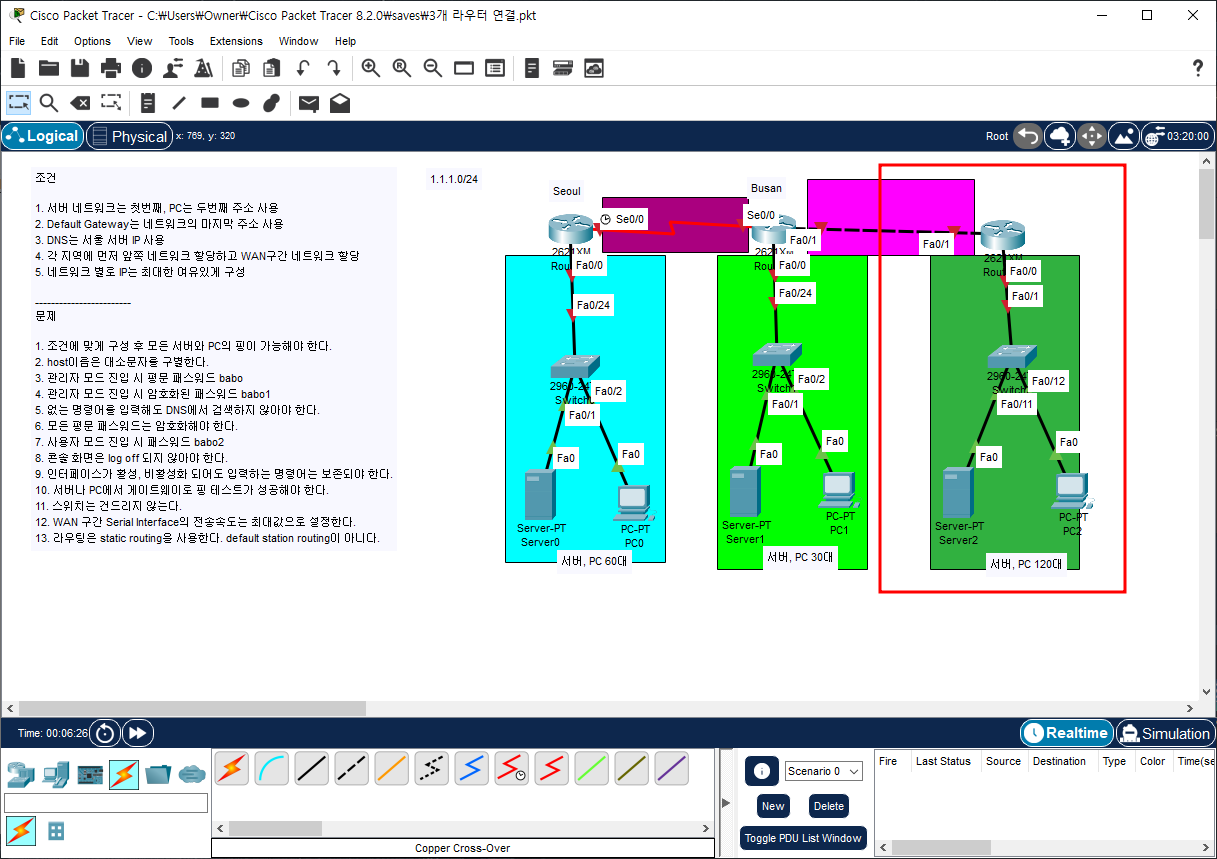

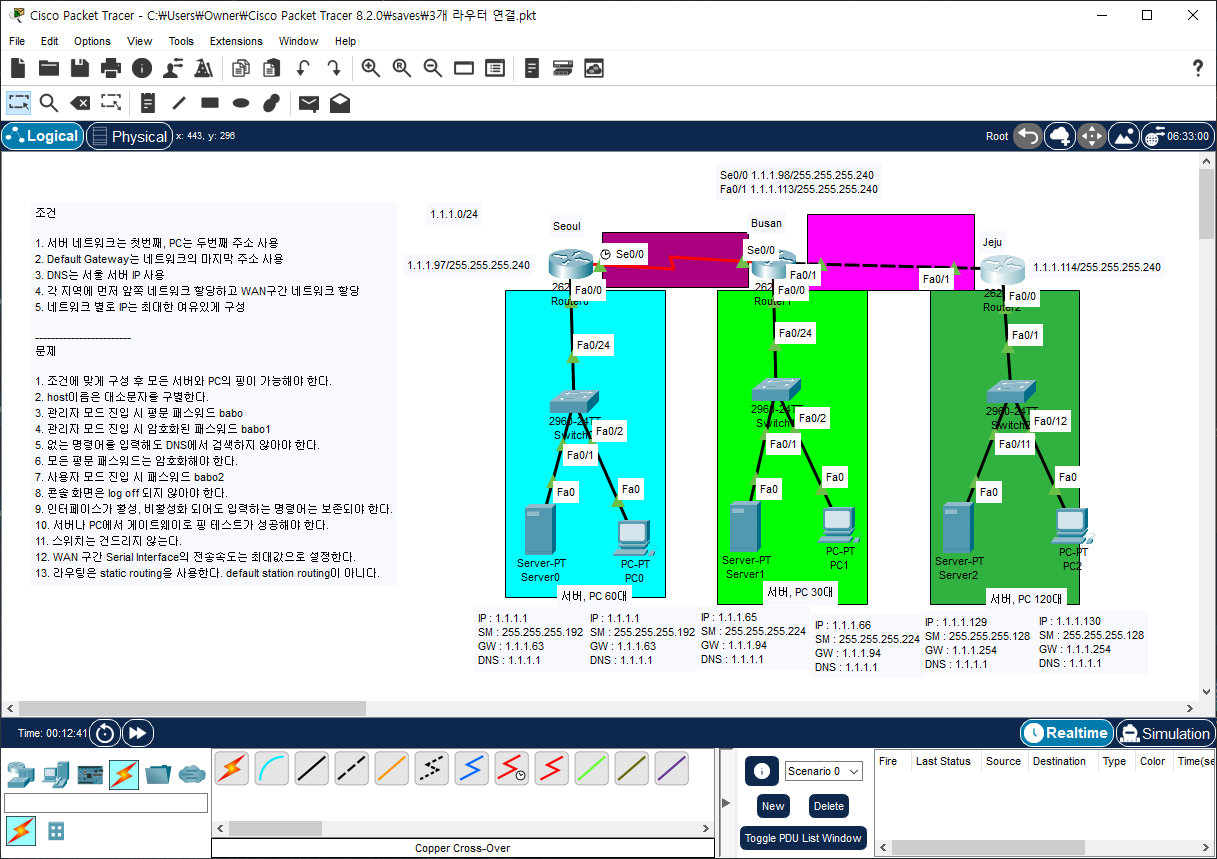

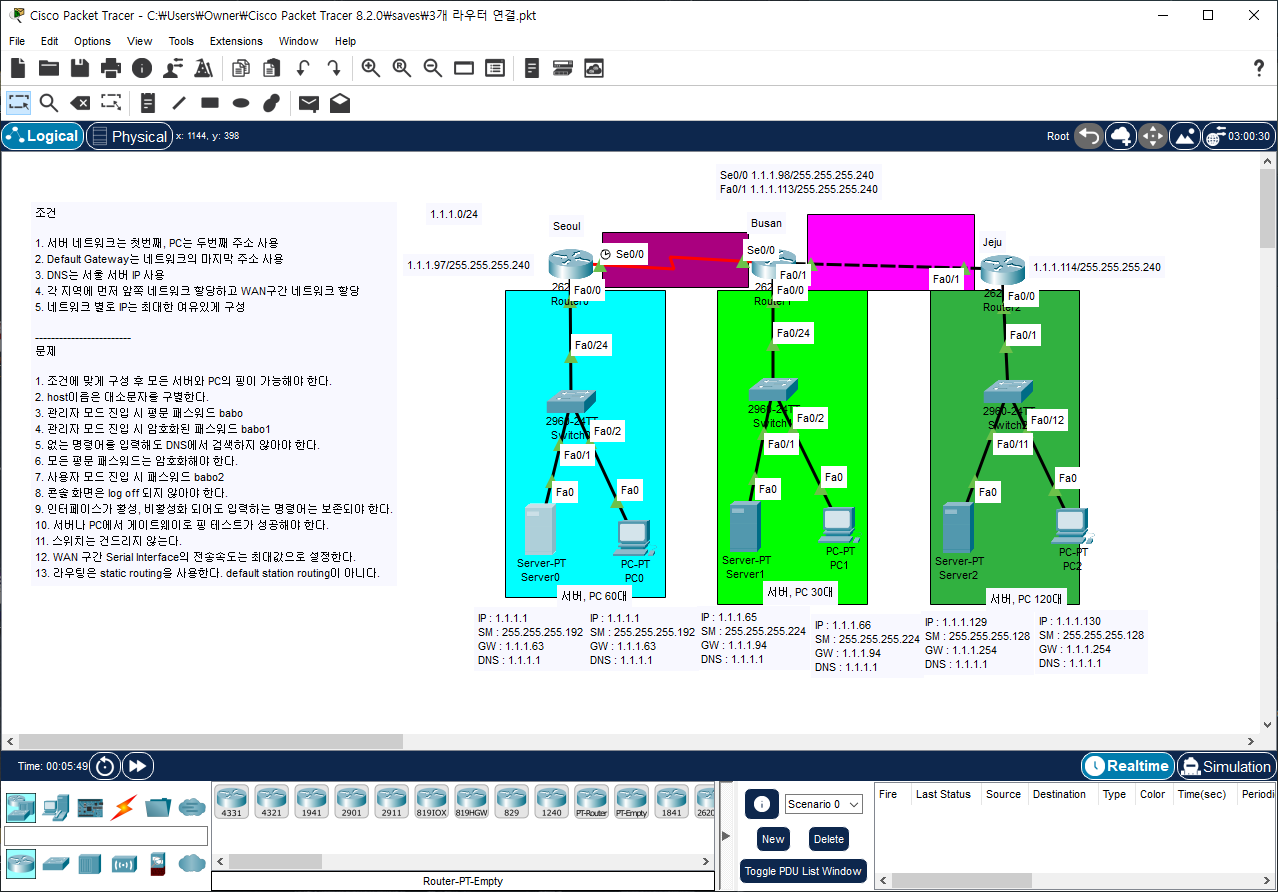

이번에는 저번 시간에 이어 다음과 같이 라우터를 1대 더 추가 했고 모두 연결해 볼 것이다.

IP 정의하기

각 서버와 PC 라우터에는 각각 다음과 같이 적용시킬 것이다.

서울의 서브넷 마스크는 255.255.255.192로 62대 수용 가능하고, 부산은 255.255.255.224로 30대 수용이 가능하다. 이번에 추가한 네트워크에는 255.255.255.128로 총 126대가 수용 가능하다. 나머지 라우터끼리의 연결은 255.255.255.240으로 14개씩 수용 가능한 네트워크로 만들었다.

PC와 서버는 문제없이 통신이 가능하다.

이전 시간에 했었던 기본 명령어는 넘어가도록 하겠다. 혹시나 모르겠다면 다음 페이지에 방법을 적어 놓았으니 보도록하자.

2023.03.01 - [Network/Packet Tracer] - [Packet Tracer] 단일 네트워크 연결하기

이제 각 위치에서 받은 ip 정보를 입력해줄 시간이다. 서울 기준으로 사진의 서버, PC와 부산 라우터는 직접 연결되어 있어 알고 있으나, 더 멀리 있는 네트워크는 서울 라우터가 모르기 때문에 부산 서버(+PC), 제주 라우터, 제주 서버(+PC) 3가지 정보를 알려주고 여기서 받은 정보는 se0/0포트로 돌려주라는 명령어를 입력할 것이다.

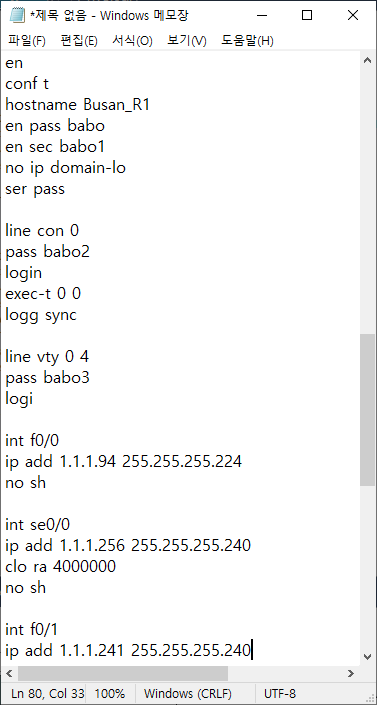

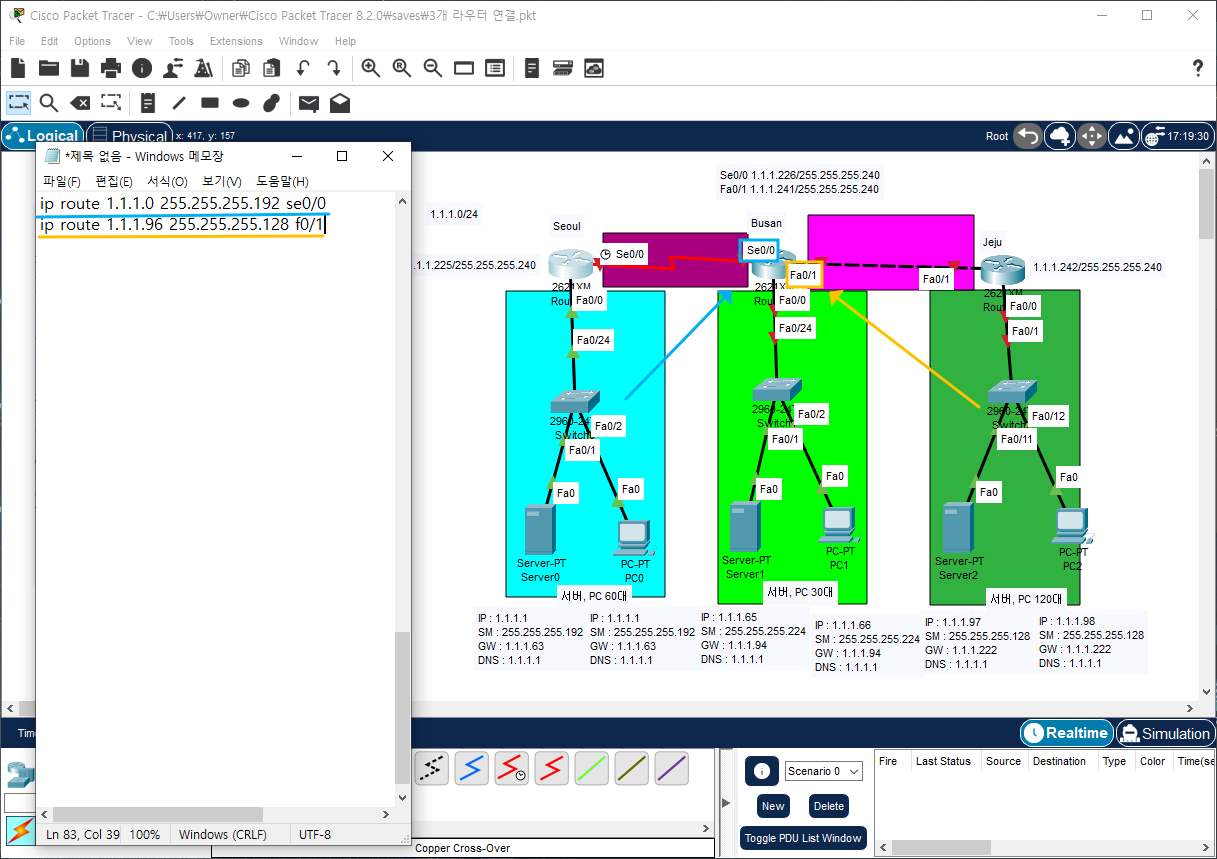

서울은 완료 되었고 다음으로 부산을 입력하자.

이 경우 서울과 제주(새로 만들어진 네트워크) 라우터에는 연결되었으니 각자의 서버만 추가해주면 된다.

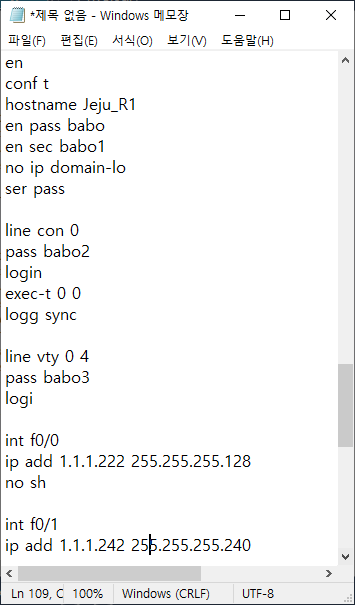

마지막으로 제주를 입력하자.

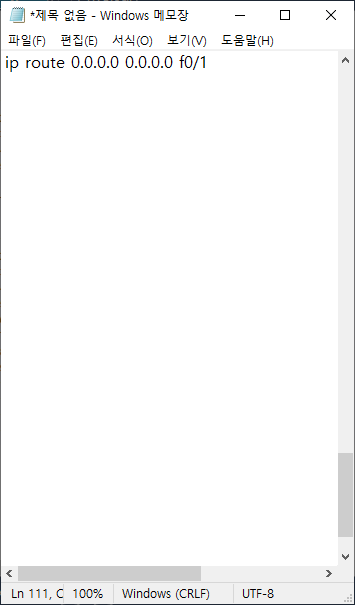

여기서 팁은 라우터가 스위치쪽을 제외하고 보낼 수 있는 곳이 1곳 뿐이라면 다음과 같이 작성할 수 있다. 서버로 오는 것은 연결되어 알고 있으니 상관이 없고, 나머지는 다 남은 포트로 보내는 것이다. 물론 해당 문제의 부산과 같다면 절대 사용할 수 없으니 주의하자.

오류 찾기

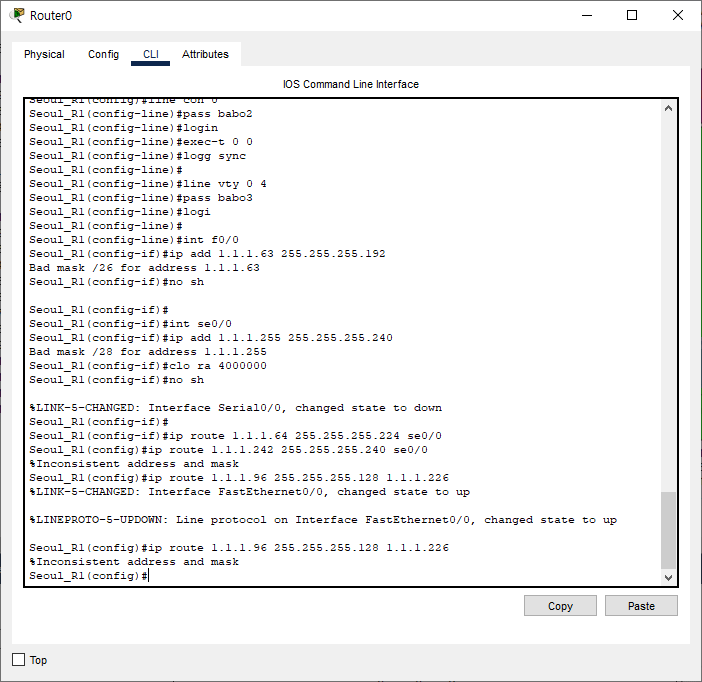

이렇게 명령어를 잘 입력했으니 Ping을 보내보자! 안 보내질 것이다. 열심히 따라와주었는데 미안하다. 하지만 아이피를 주다보면 비일비재하게 일어나기 때문에 오류를 찾는 법도 배워두는 것이 좋다.

이제 이유를 하나씩 알아보자.

서브넷 마스크 255.255.255.128 특징

이번 자료를 준비하면서 알았지만 네트워크를 크게 2개로 나누는 이와 같은 서브넷 마스크는 네트워크 범위를 64~192 혹은 96~ 224 처럼 중간에 지정할 수 없고, 0~127과 128~255로만 나누어진다. 하지만 우리는 96~224로 지정했기 때문에 연결이 안되는 것이다.

따라서 IP 범위를 그에 맞게 지정해주면 연결이 잘 되는 것을 볼 수 있다.

연결이 잘 되었으니 핑을 보내보자!

여전히 안된다. 이 때에는 2가지 방법이 있는데 명령어를 적어 놓은 메모장을 들여다 보며 수정하고, 라우터를 초기화한 후 다시 붙여넣거나, 지금 상태를 볼 수 있는 명령어를 입력해 확인해가면서 변경하는 것이다.

라우터 설정 찾아보기

show : 보여줘라

running-config : 현재 작동중인 설정

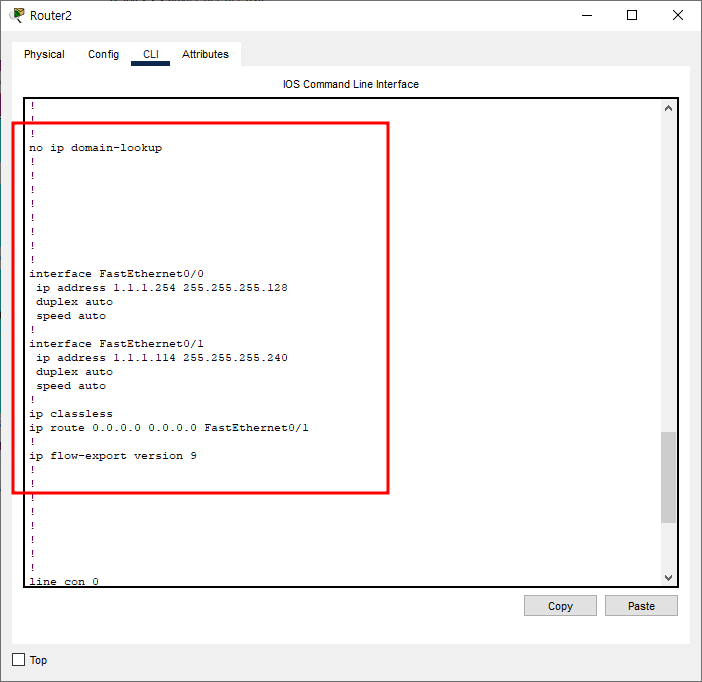

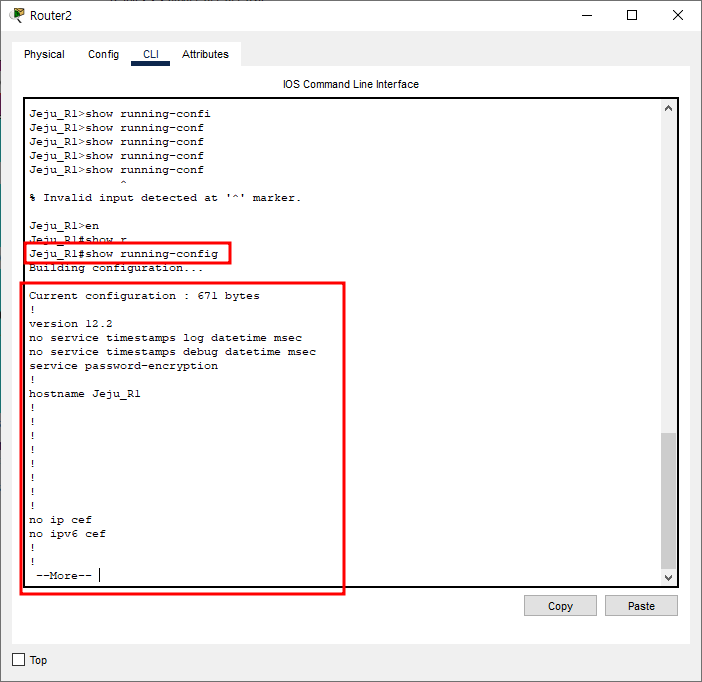

이 2가지를 합해서 입력하면 다음처럼 설정들이 나온다. 이름부터 IP까지 우리가 입력했던 모든 명령어가 보이는 것이다. 더 보는 것은 스페이스바를 눌러서 더 많은 정보를 볼 수 있다.

여기서 찾아보고 문제를 발견했다면 우리가 입력했던 명령어 앞에 no 를 붙여주고 명령어를 그대로 입력해주면 되는 것이다. 대부분의 명령어는 다음 예시처럼 수정이 가능하다.

Ex_  ip route 명령어를 잘못입력했다.

1. configure terminal 모드로 들어간다.

2. no ip route 0.0.0.0 0.0.0.0 f0/1 (이전 명령어 취소)

3. ip route 1.2.3.4 0.0.0.0 f0/1 (올바른 명령어로 재입력)

라우터 초기화

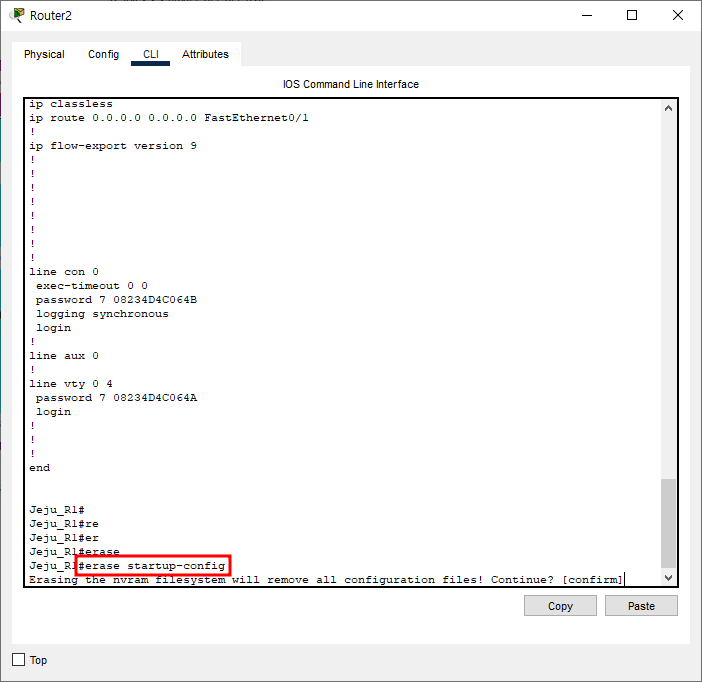

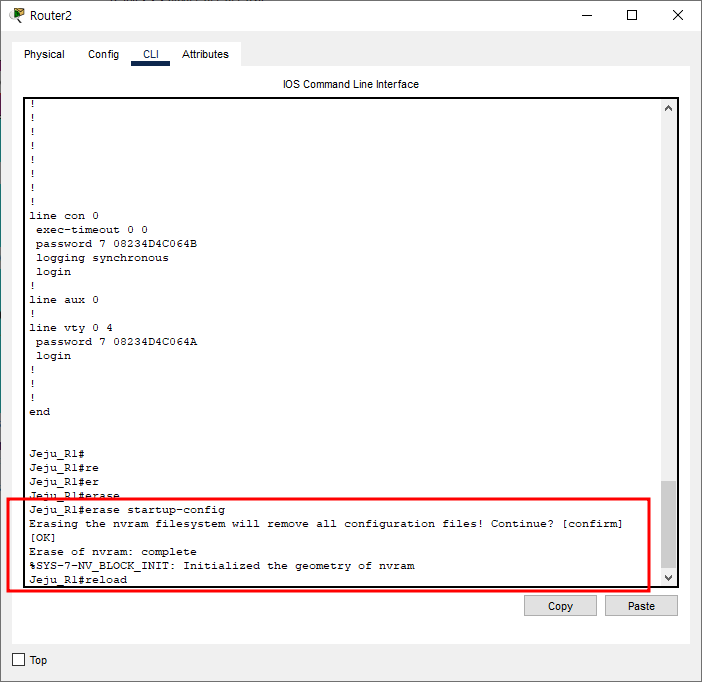

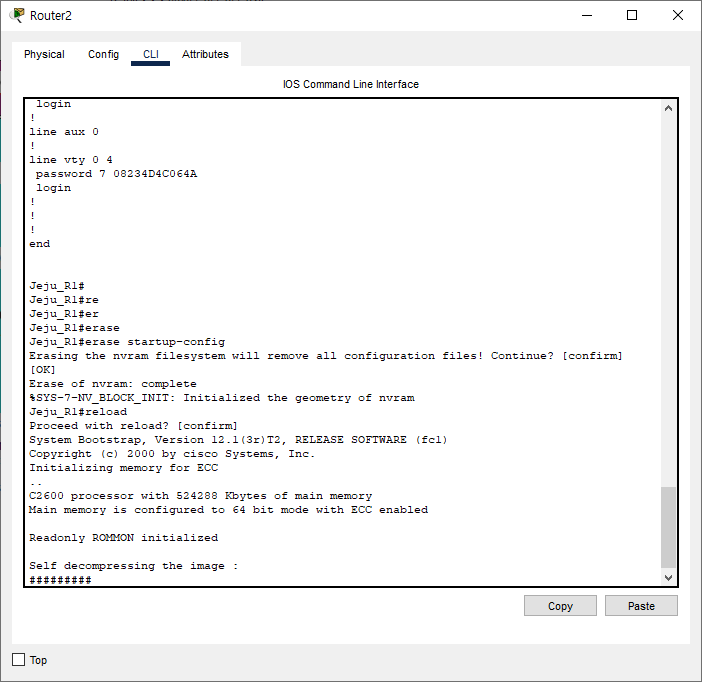

메모장 점검이 끝났다면 다음과 같이 라우터를 초기화 시킬 수 있다.

erase : 지워라

startup-config : 시작 설정

이 둘을 이어 "시작 설정을 지워라"라는 명령어가 되는 것이다. 이후 엔터를 다시한면 눌러주면 지워진다.

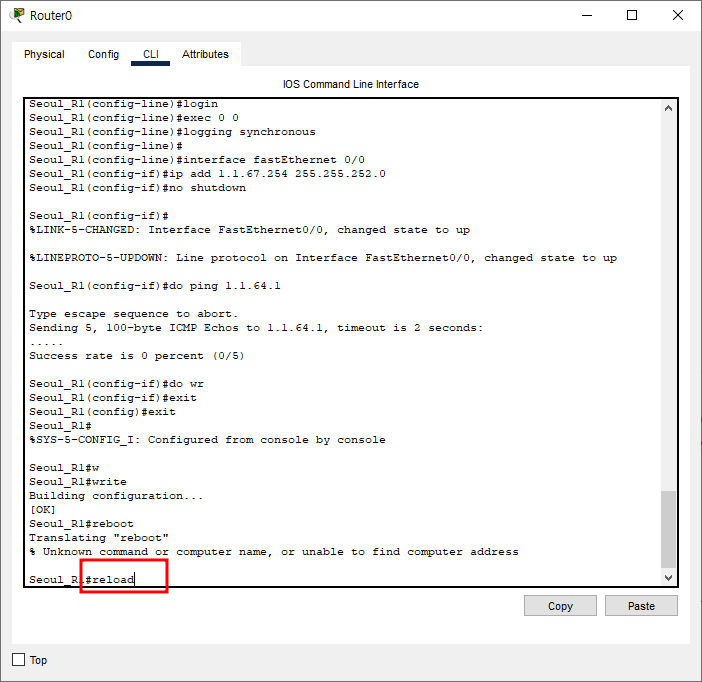

입력이 완료 되었고 맨 아래 명령어 처럼 reload( : 재시작)를 입력해 재시작해준다.

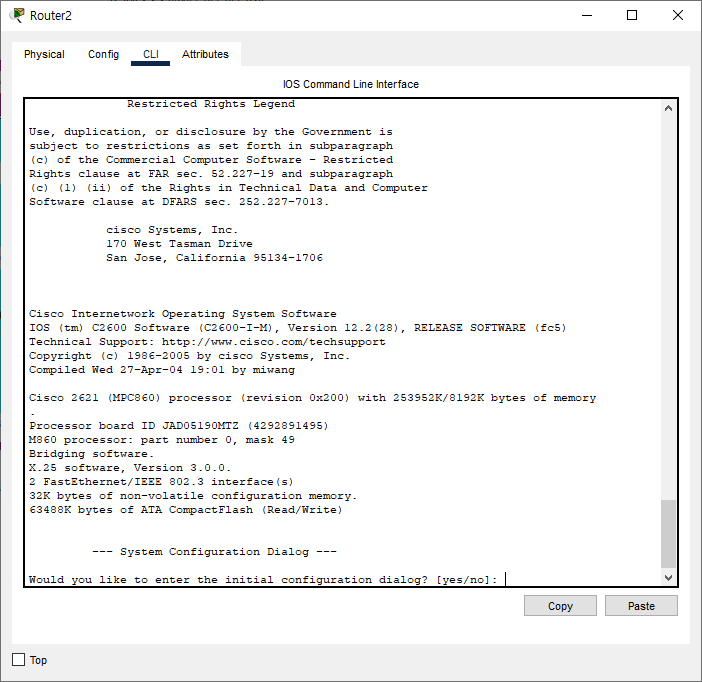

초기 화면처럼 나오는 것을 볼 수 있다. 이렇게 초기화 후 메모장의 명령어를 다시 복사 붙여넣기를 해주면 잘 적용될 것이다.

정답

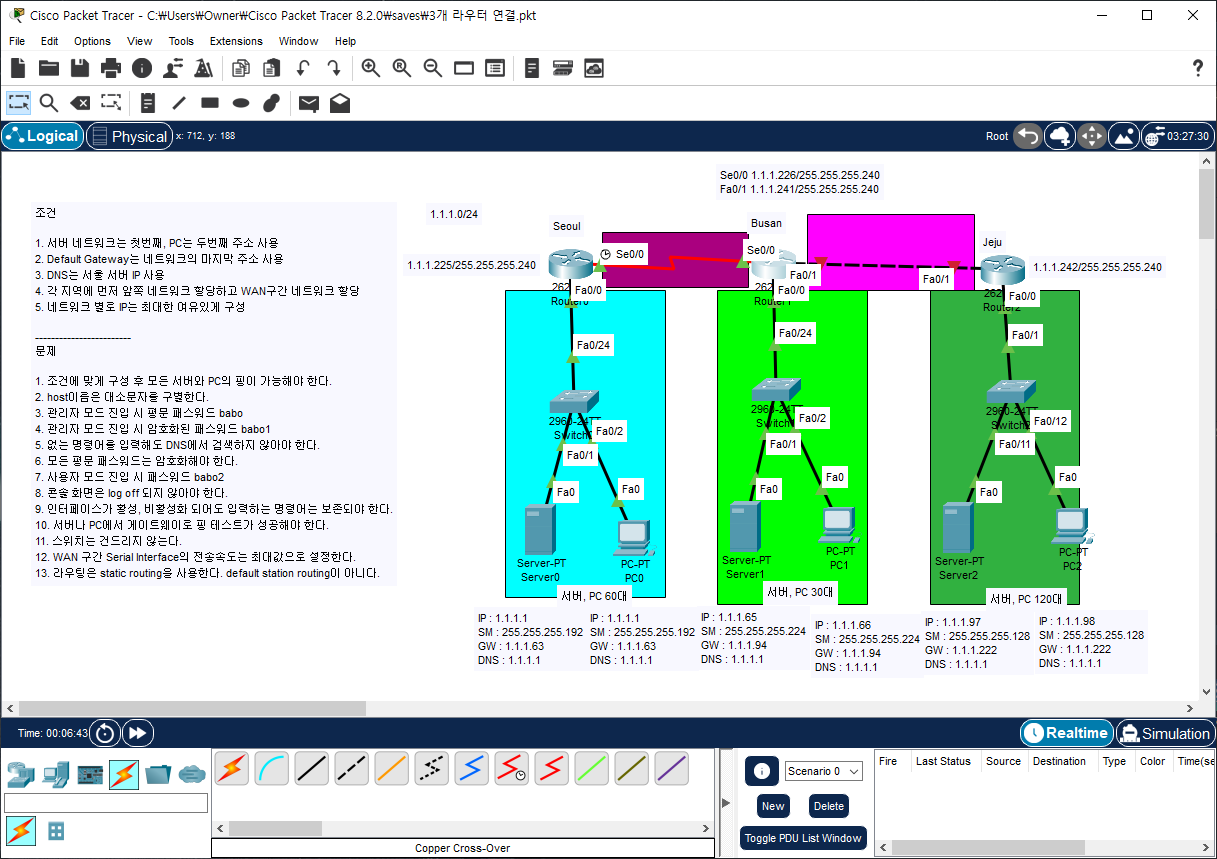

오늘 라우터 명령어에 들어가는 정답이다. 이 외에도 다르게 설정할 수 있지만, 아래 이미지처럼 설정한다는 가정 하에 작성되었다.

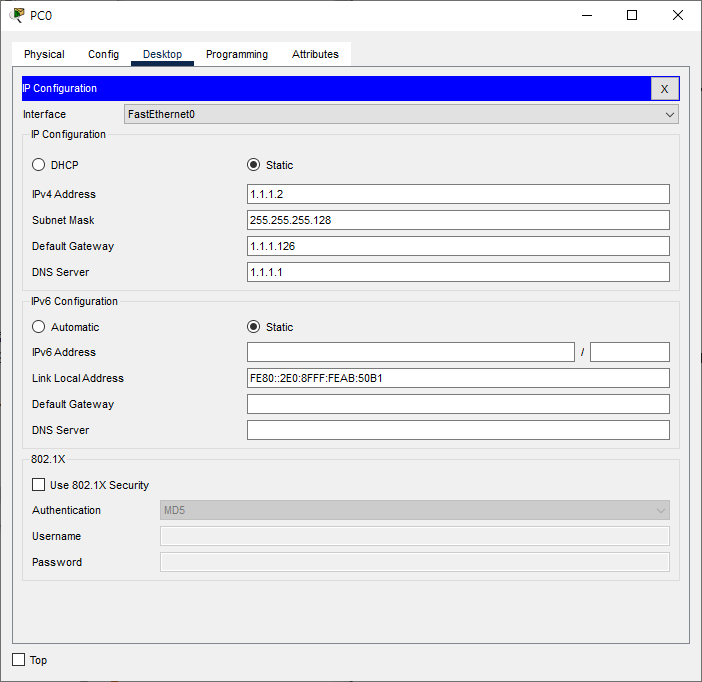

# 서울 서버와 PC의 IP가 동일하게 작성돼 있으나 오타입니다. 이렇게 동일한 IP를 부여하게 되면 네트워크에 문제가 발생합니다. 제가 설정한 서울 PC의 IP는 1.1.1.2입니다! 하지만 꼭 동일하게 할 필요는 없고 IP가 겹치지 않는 선에서 자유롭게 선택해주시면 됩니다.

1. 서울 라우터

en
conf t
hostname Seoul_R1
ena pass babo
ena sec babo1
no ip domain-lo
ser pass

line con 0
pass babo2
login
exec-t 0 0
logg sync

line vty 0 4
pass babo3
logi

int f0/0
ip add 1.1.1.63 255.255.255.192
no sh

int se0/0
ip add 1.1.1.97 255.255.255.240
clo ra 4000000
no sh

ip route 1.1.1.64 255.255.255.224 se0/0
ip route 1.1.1.112 255.255.255.240 se0/0
ip route 1.1.1.128 255.255.255.128 se0/0

2. 부산 라우터

en
conf t
hostname Busan_R1
ena pass babo
ena sec babo1
no ip domain-lo
ser pass

line con 0
pass babo2
login
exec-t 0 0
logg sync

line vty 0 4
pass babo3
logi

int f0/0
ip add 1.1.1.94 255.255.255.224
no sh

int se0/0
ip add 1.1.1.98 255.255.255.240
clo ra 4000000
no sh

int f0/1
ip add 1.1.1.113 255.255.255.240
no sh

ip route 1.1.1.0 255.255.255.192 se0/0
ip route 1.1.1.128 255.255.255.128 f0/1

3. 제주 라우터

en
conf t
hostname Jeju_R1
ena pass babo
ena sec babo1
no ip domain-lo
ser pass

line con 0
pass babo2
login
exec-t 0 0
logg sync

line vty 0 4
pass babo3
logi

int f0/0
ip add 1.1.1.254 255.255.255.128
no sh

int f0/1
ip add 1.1.1.114 255.255.255.240
no sh

ip route 0.0.0.0 0.0.0.0 f0/1

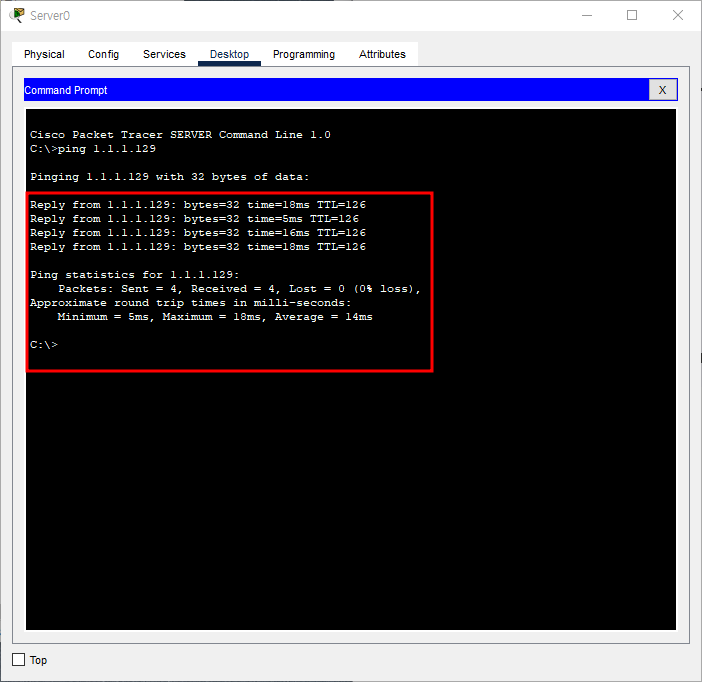

서울 서버에서 제주 서버까지 핑이 잘 가는 모습이다. 오늘은 이것으로 마치도록 하겠다. 오류 찾고 다시 적용하느라 벌써 시간이 1시간이 지난게 너무 어이가 없고 기력이 떨어지지만, 마지막에 통신이 성공했을 때 이렇게 기쁠수가 없다. 여러분의 학습에 도움이 되었으면 하며 다음에 보도록하자.

해당 실습은 다음 페이지를 운영하는 강사님께서 해준 강의를 복습하며 제작되었다.

https://virtualtech.tistory.com/

라우터 연결하기

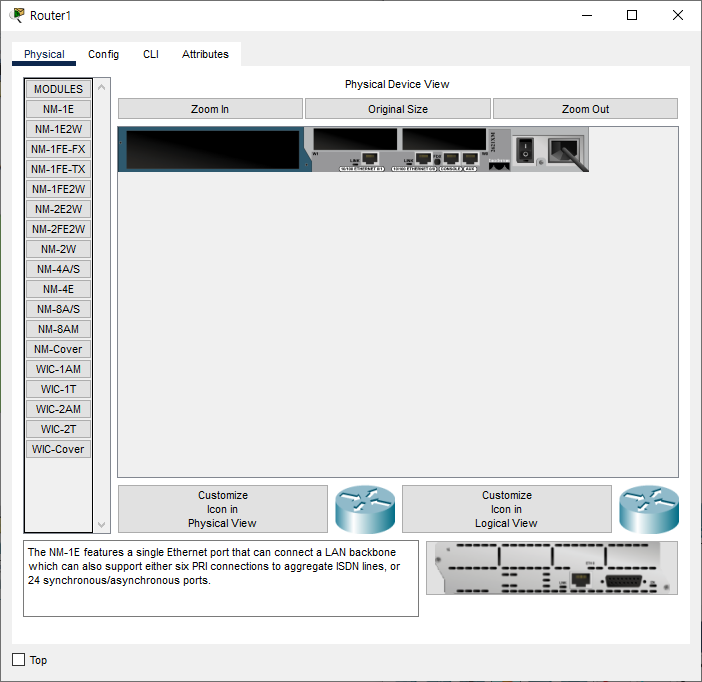

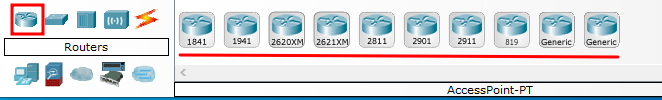

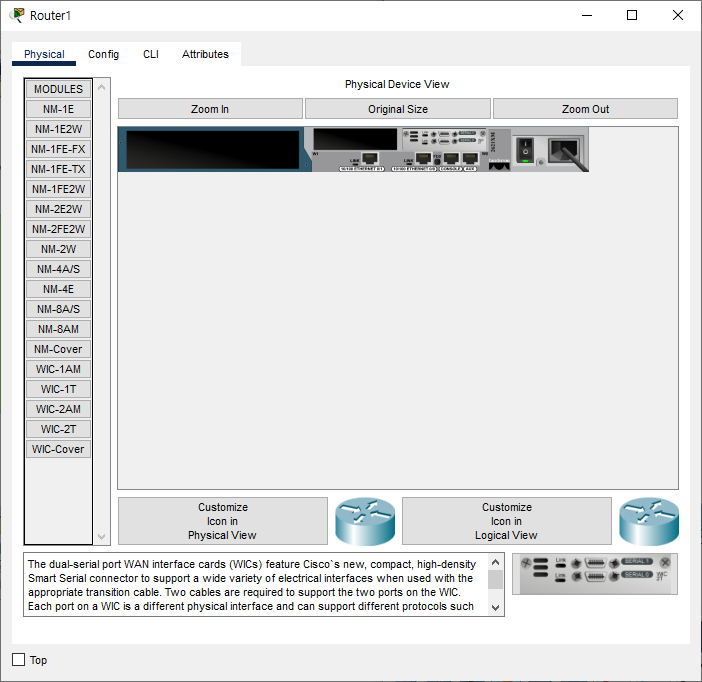

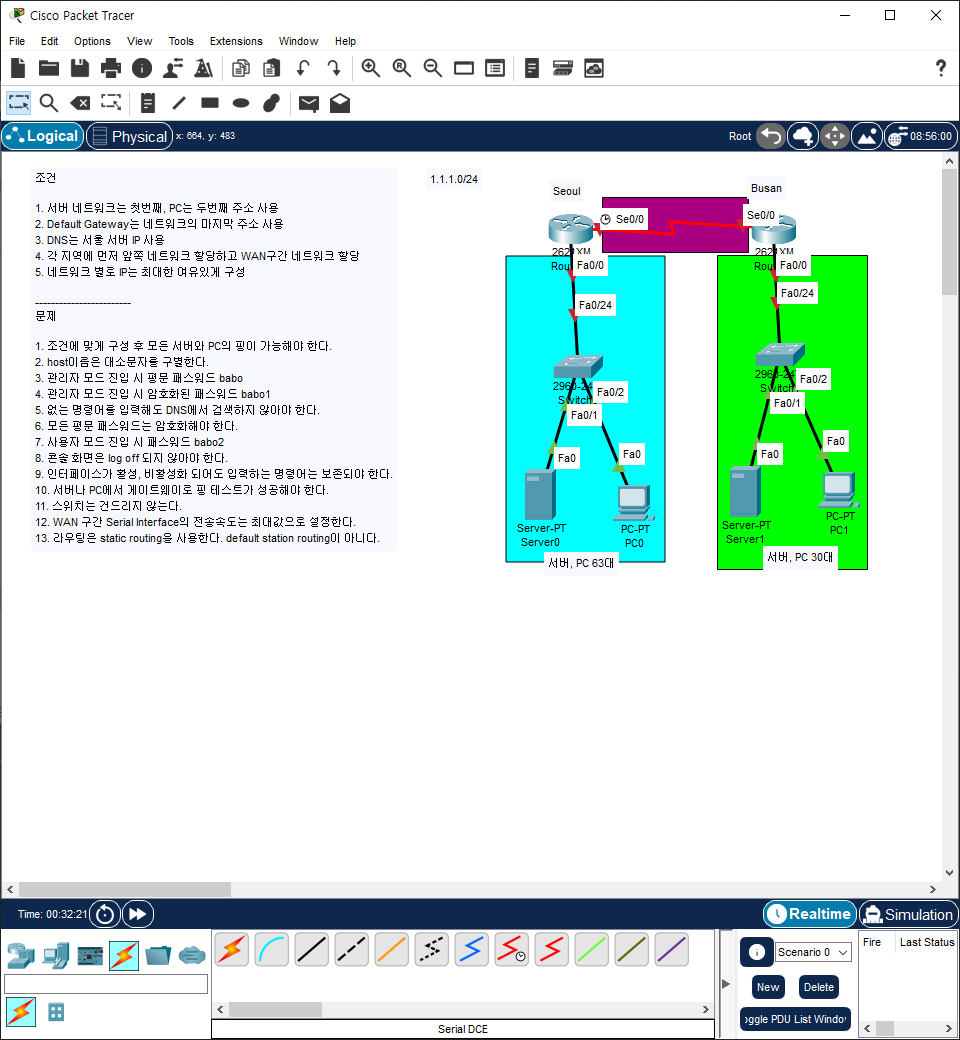

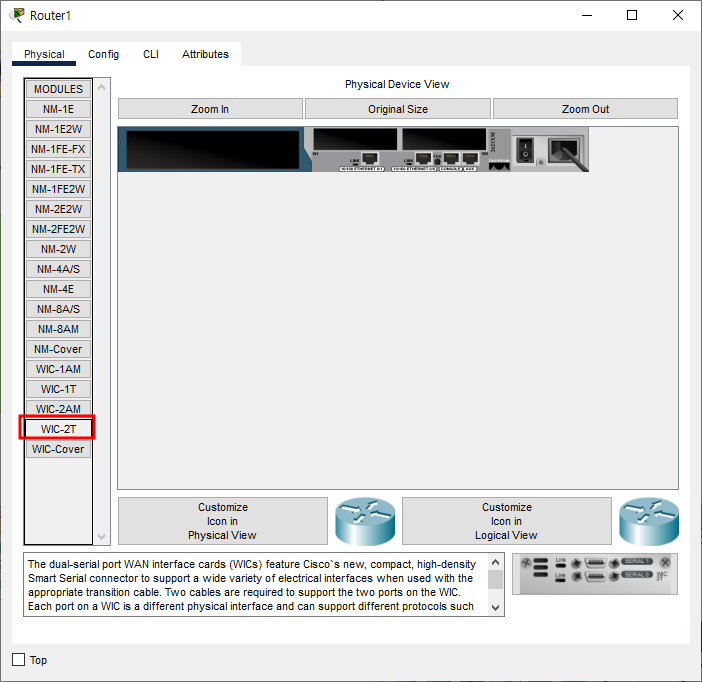

오늘 해결해볼 문제는 이것이다. 여러분이 이렇게 만들려고 하다보면 라우터에 이 선이 연결이 안될 것이다. 따라서 다음과 같은 설정을 해주어야 한다.

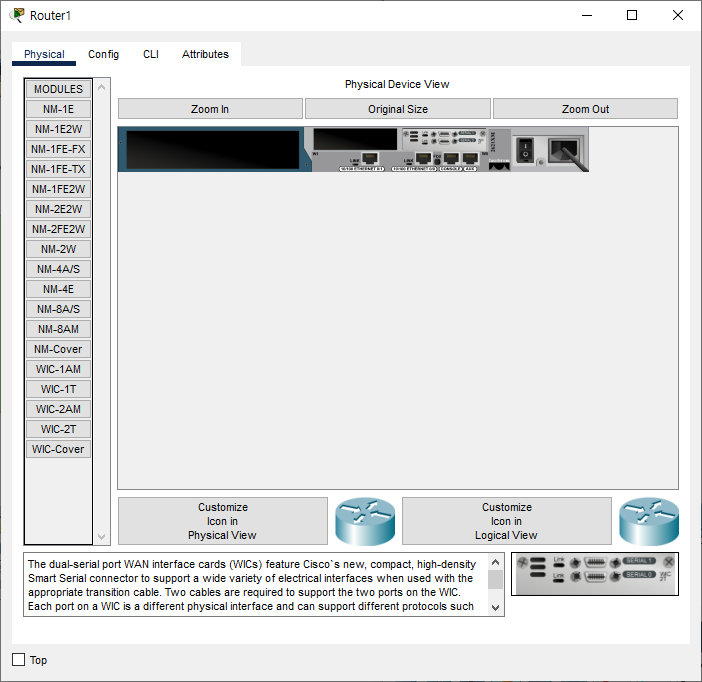

이 과정은 라우터에 선을 꼽기위해 선에 맞는 장치를 장착해 준 것이다. 여기서 선을 어떻게 연결해야 하는지 궁금하다면 다음의 페이지를 참고하라.

https://easyitwanner.tistory.com/29

문제

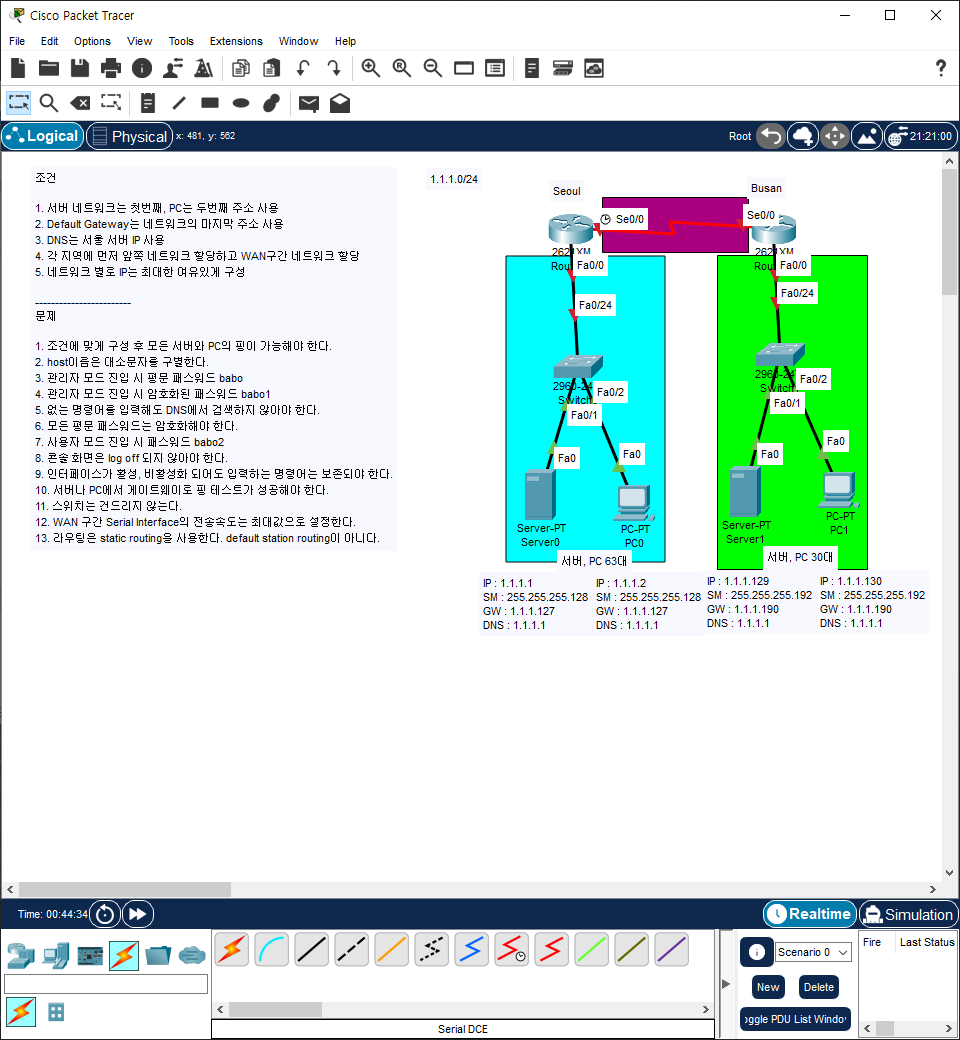

오늘은 1.1.1.0/24의 네트워크를 각각 나눠 할당해주는 작업이 추가된다. 문제의 조건에서는 네트워크를 최대한 효율적으로 활용하는 것이 아닌 넉넉하게 구성하라고 하였음으로 네트워크 수를 파란 영역에는 128개, 녹색 영역과 자주 영역에는 64개 씩 배치를 할 것이다.

참고로 라우터가 2개라서 네트워크가 크게 2개로 나눠진다고 생각할 수 있지만, 라우터와 라우터를 연결하는 것도 IP를 부여해 주어야 하기 때문에 이 문제에서는 크게 3개로 나뉜다.

네트워크와 서브넷 마스크에 대해서는 다음 페이지에 정리해 놓았음으로 참고하면 좋을 것이다.

2023.02.28 - [Network] - 네트워크란

2023.02.28 - [Network] - 네트워크(IPv4) 설정하기

서버 및 PC 설정하기

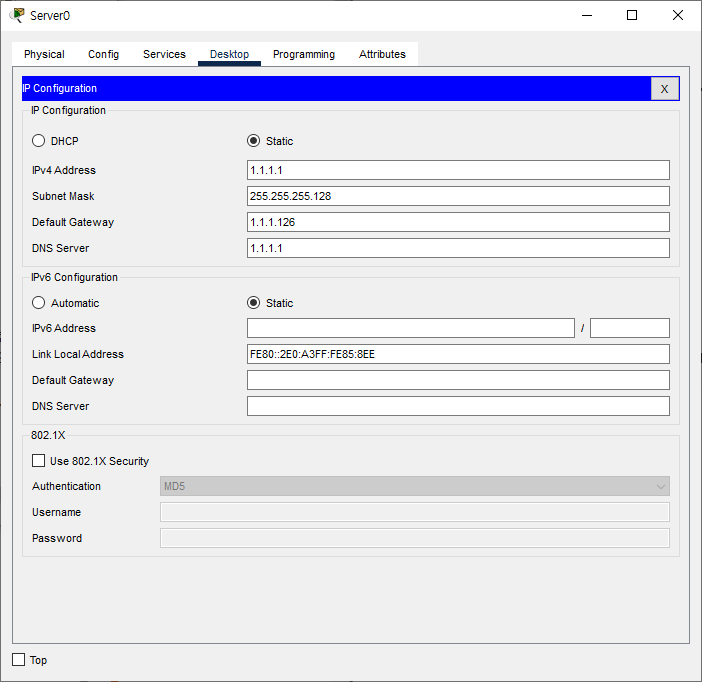

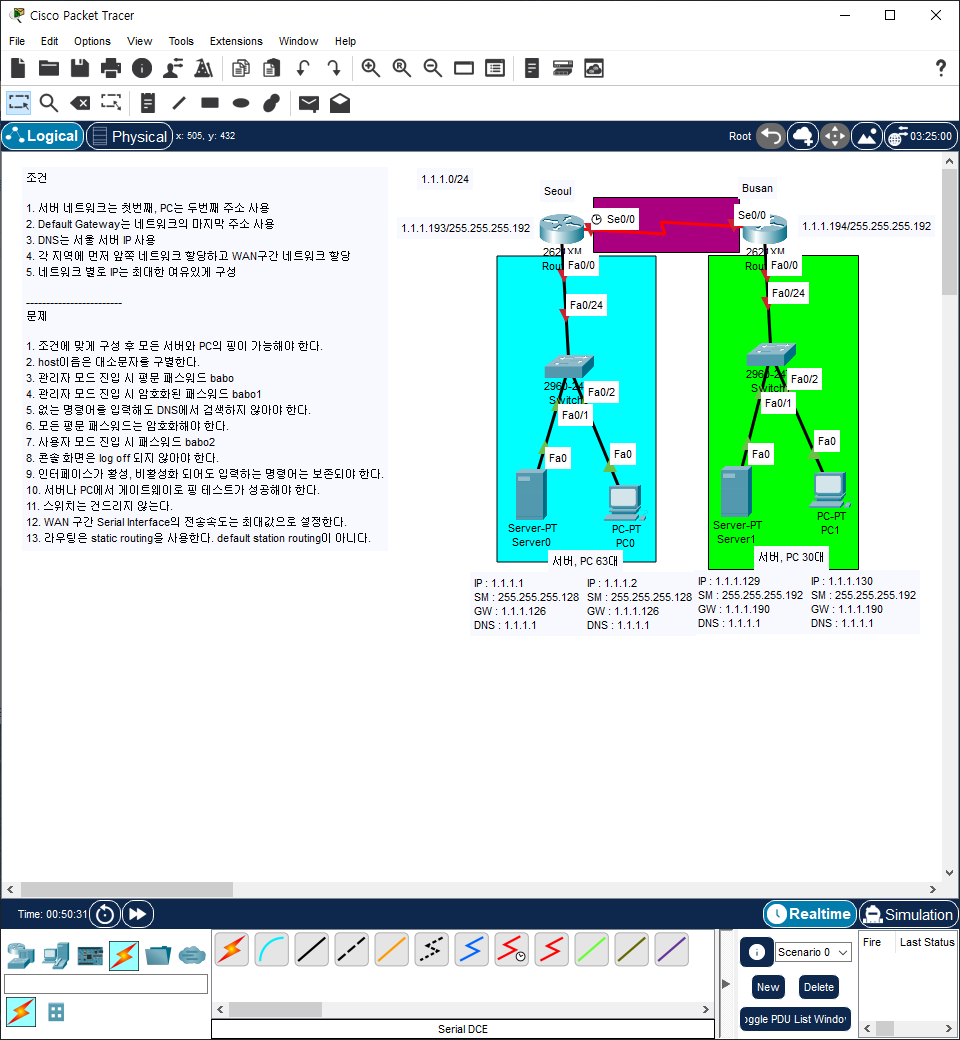

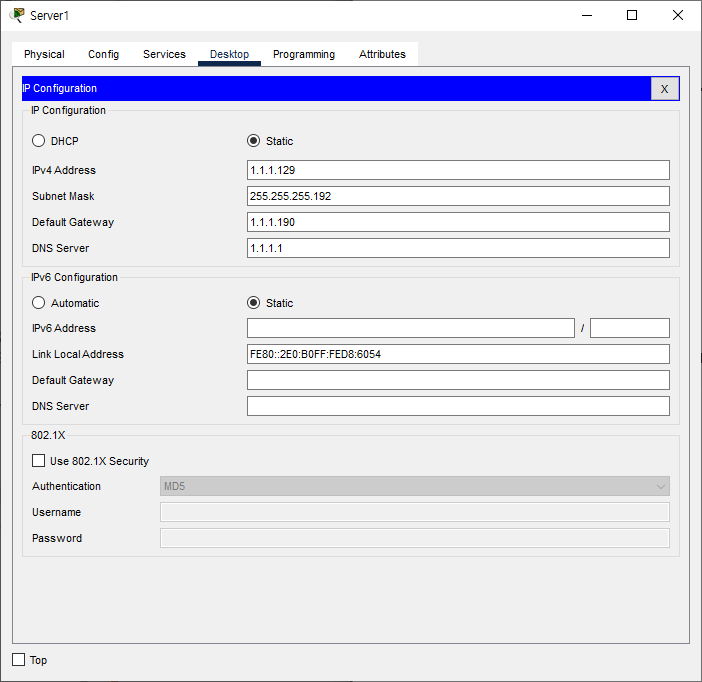

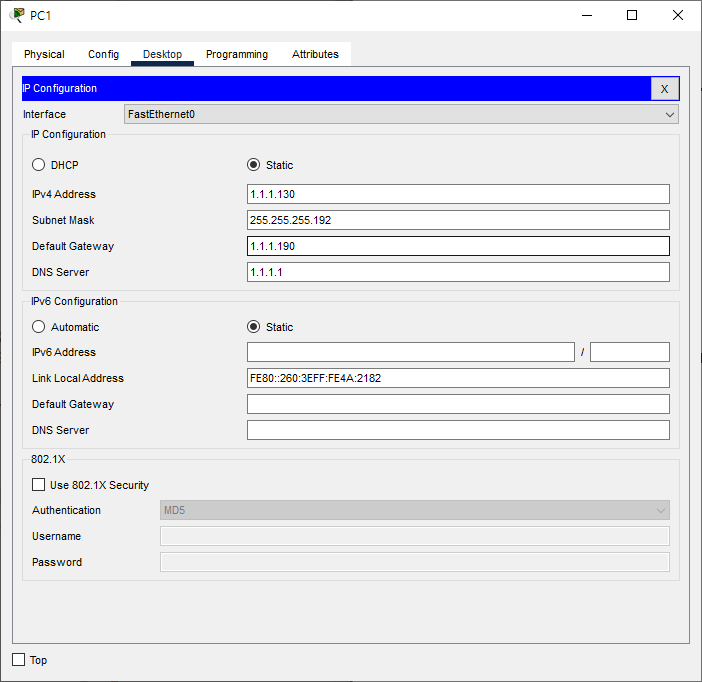

아이피 구역을 나눌 때 어디를 주던지 상관은 없지만 그 구역이 겹치지 않게 하는 것이 중요하다. 아이피가 겹치면 충돌이 일어나 둘 다 못쓰게 되기 때문이다. 나는 앞쪽부터 하늘색, 연두색, 자주색 부여했다.

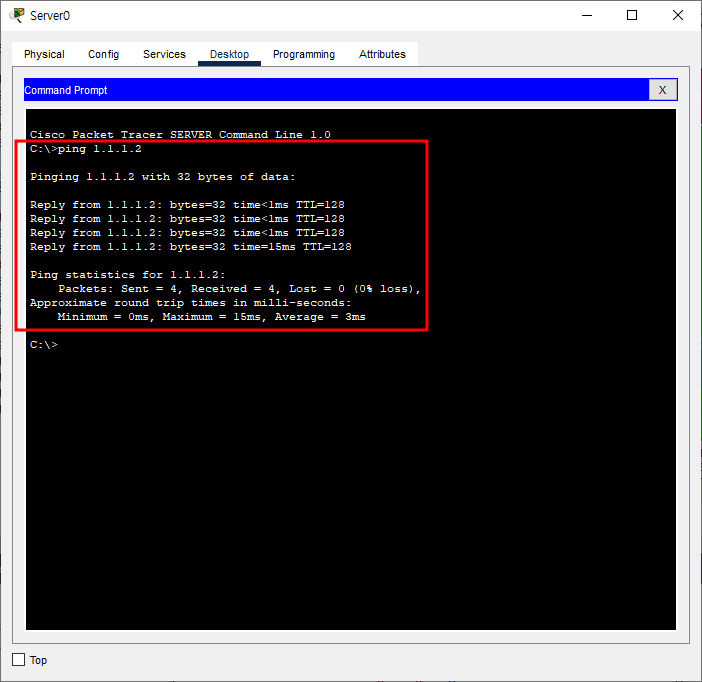

연결을 마치고 서버에서 PC로 핑을 보내보면 연결이 잘 된것을 확인할 수 있다.

(원칙으로는 양쪽에서 각각 보내 보아야한다. 이번에 나는 생략했다.)

라우터 설정하기

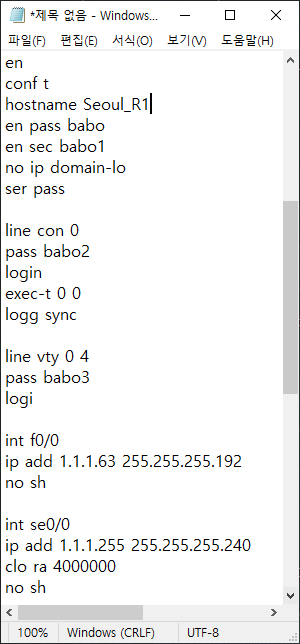

위와 같이 서버와 PC에 부여하고 나머지를 라우터끼리 연결하는데 사용하였다. 이제 서울 라우터부터 클릭해 확인하자.

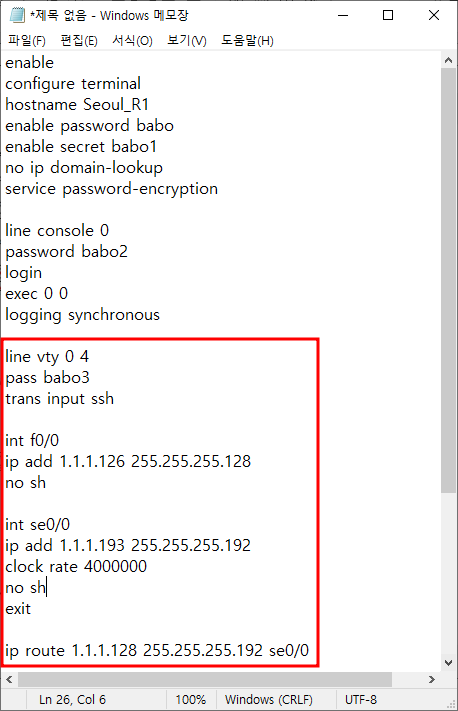

우리는 이전에 했던 명령어는 제외하고 해당 네모칸에 대해 알아볼 것이다. 이전 내용이 궁금하다면 다음을 참조해보라.

https://easyitwanner.tistory.com/29

line vty 0 4

vty는 가상 터미널 인터페이스를 나타낸다. 네트워크 라우터에서 'vty'는 CLI(Command Line Interface) 인터페이스를 사용하는 사용자가 원격으로 라우터에 접속할 때 사용된다. 라우터는 일반적으로 'vty'를 통해 SSH 또는 Telnet 프로토콜을 사용하여 원격 사용자와 연결된다. 따라서 우리는 라우터끼리 연결해야하기 때문에 이 명령어를 입력해준 것이다. 해당 라우터에는 0번부터 4번까지 열 수 있어서 다 열어준 것이라고 생각하면 된다.

transport input ssh

명령어는 시스코 라우터에서 VTY 세션에 대해 SSH 프로토콜을 사용하여 원격 접속을 허용하는 명령어이다. 우리는 2개의 라우터를 원격으로 연결할 것이므로 이 명령어를 입력해준다.

* 여기서 메모장에 보면 뭔가 짤린듯이 줄어들어 있는 것을 볼 수 있는데, 명령어를 입력할 때 그 값이 고유하다면 꼭 다 쓸 필요는 없다. 예를들어 enable 명령어를 입력하고 싶을 때 e까지 쓰면 enable, erase와 같은 여러 명령어가 있기 때문에 쓸 수없고, en까지 쓰면 겹치는 명령어가 없기 때문에 요약이 가능하다.

clock rate 4000000

주파수를 설정하는 명령어로 라우터마다 다를 수 있지만 우리가 사용하는 라우터는 최대 4,000,000까지 가능하다.

ip route

라우터에서 데이터를 받을 때 어떤 데이터를 어디에 보낼지가 굉장히 중요한데 "여기서 받는 데이터는 어디로 줘라"라고 명령한다고 생각하면 편하다.

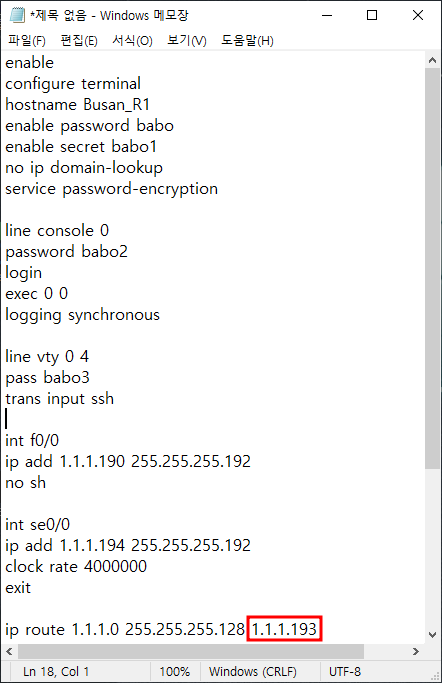

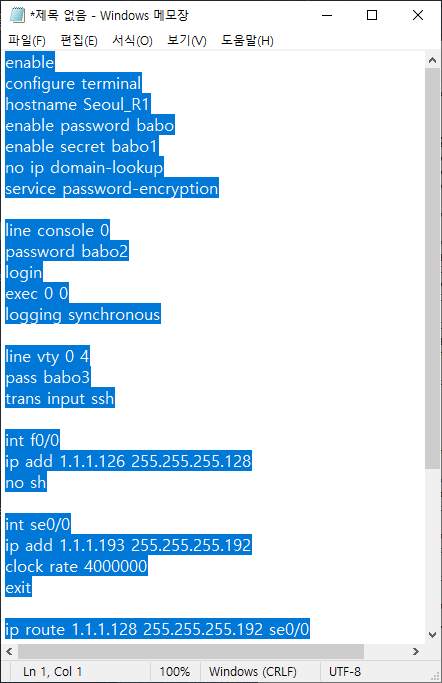

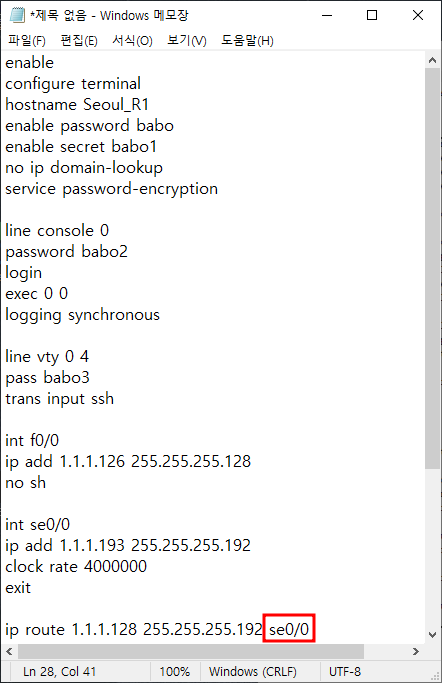

해당 메모장에는 1.1.1.128 255.255.255.192 se0/0라고 적혀있는데, 1.1.1.128 255.255.255.192 네트워크에서 받은 데이터는 se0/0으로 보내라는 뜻이다. 어디로 보낼지 정할 때는 포트 번호나 아이피로 보낼 수 있는데 아이피로 지정할 때는 "어디로 보내는지" 작성하고 포트로 지정할 때는 "어디에서 보내는지" 작성하면 된다. 그럼 잘 작성이 되었을테니 명령어를 넣어보자.

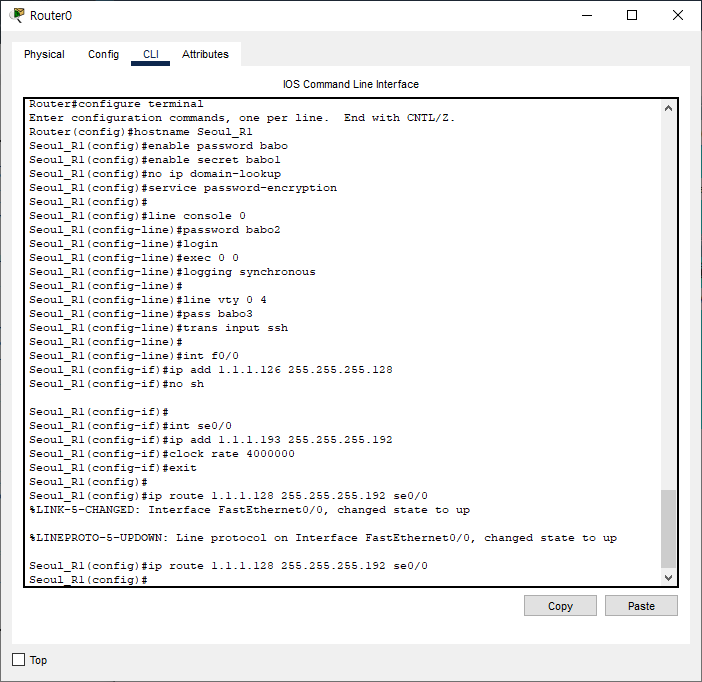

명령어 집어넣기

오류

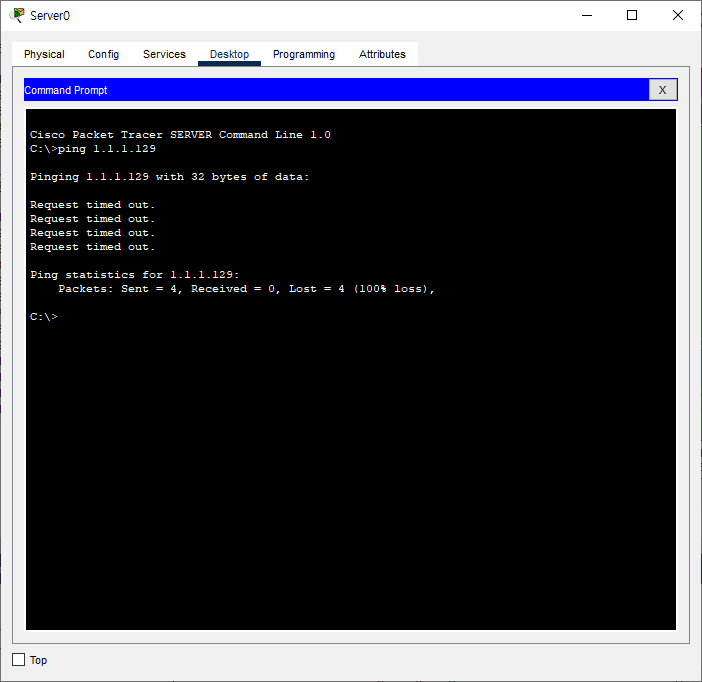

자 이제 이렇게 명령어를 넣고 기다려보면 어느 사진을 보고 했는지에 따라 아마 연결이 안되고 있을 것이다. 2가지를 알아보자.

1. 오타

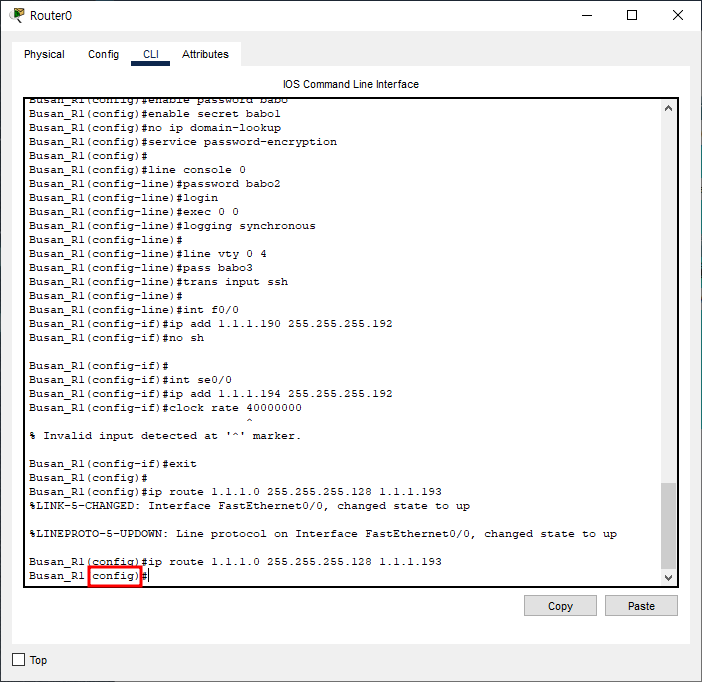

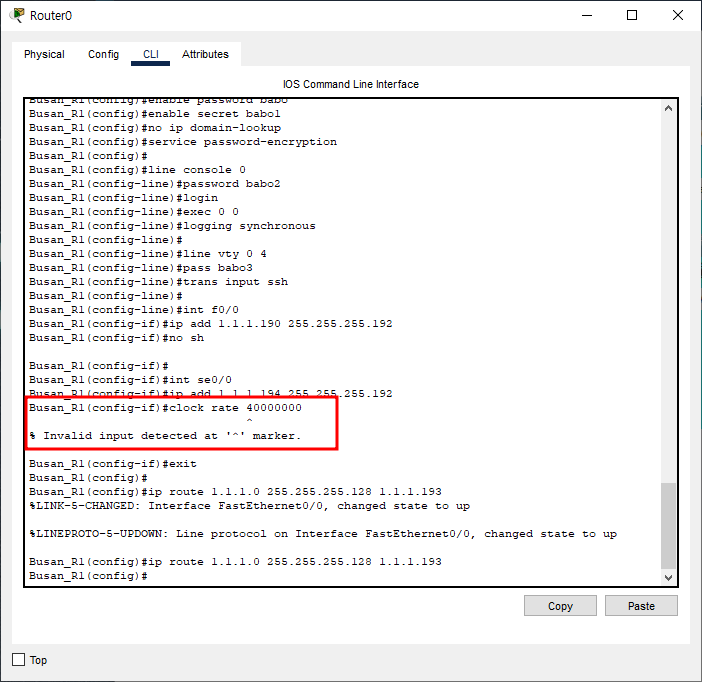

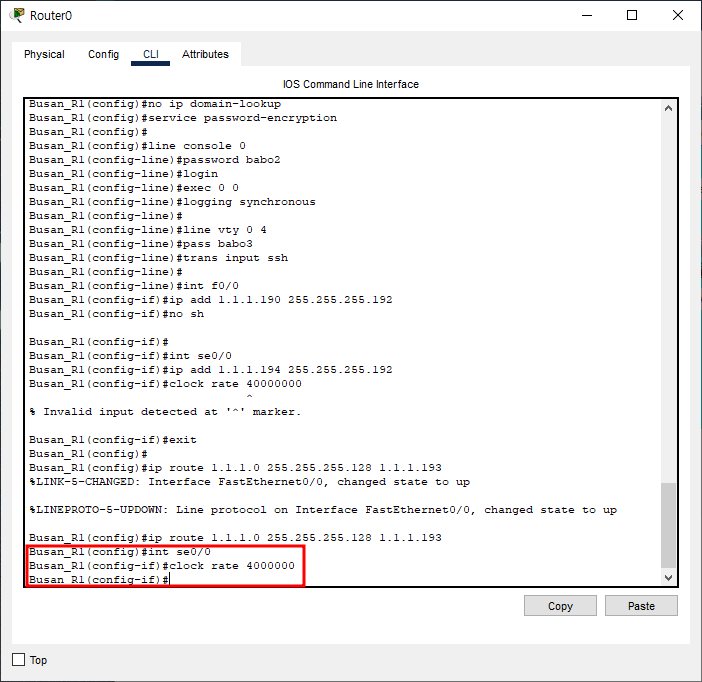

위 처럼 오타나 수치가 잘못되었을 경우 친절하게 갈메기 표시로 알려준다. 해당 수치는 최대 4백만인데 4천만으로 입력되어 명령어 입력이 불가하다고 나오는 것이다. 이럴 때에는 해당 인터페이스로 들어가 다시 설정해주면 된다.

이름에 config가 붙어 있는지 확인하고 다음과 같이 작성해보자.

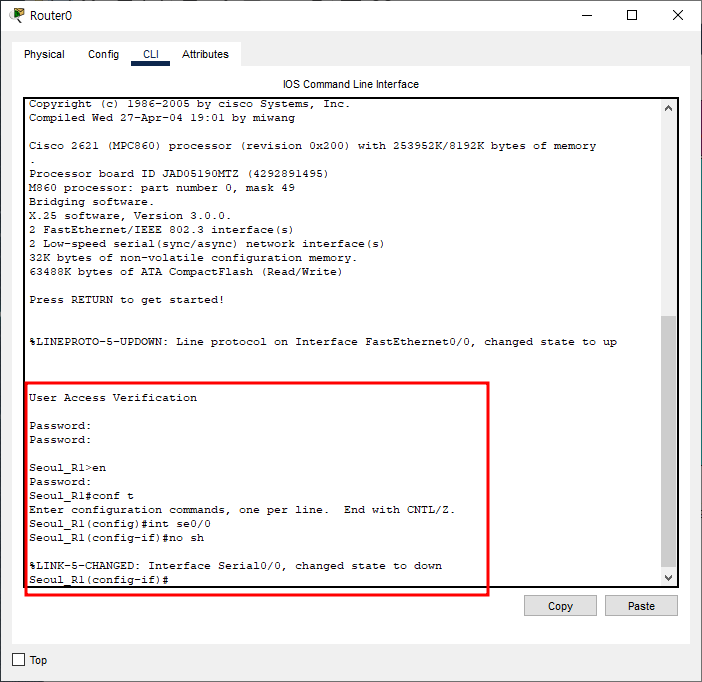

2. 명령어가 빠짐

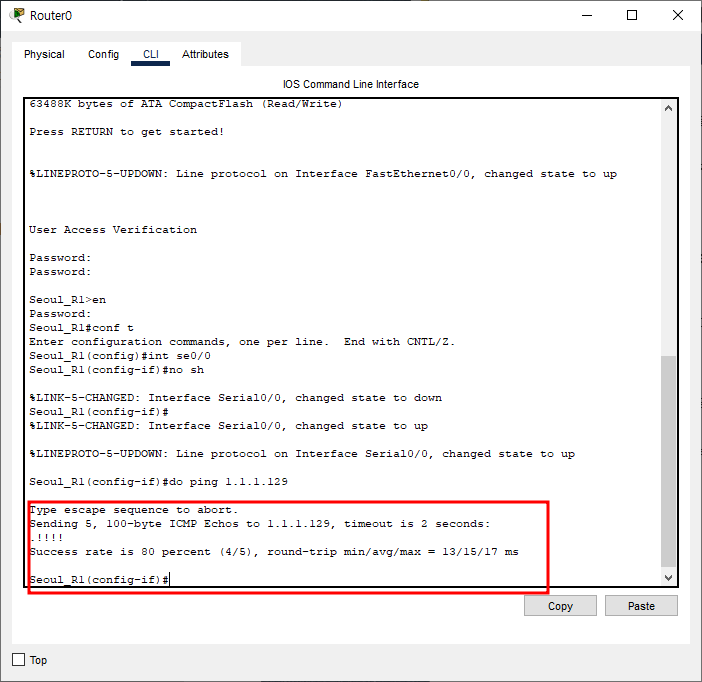

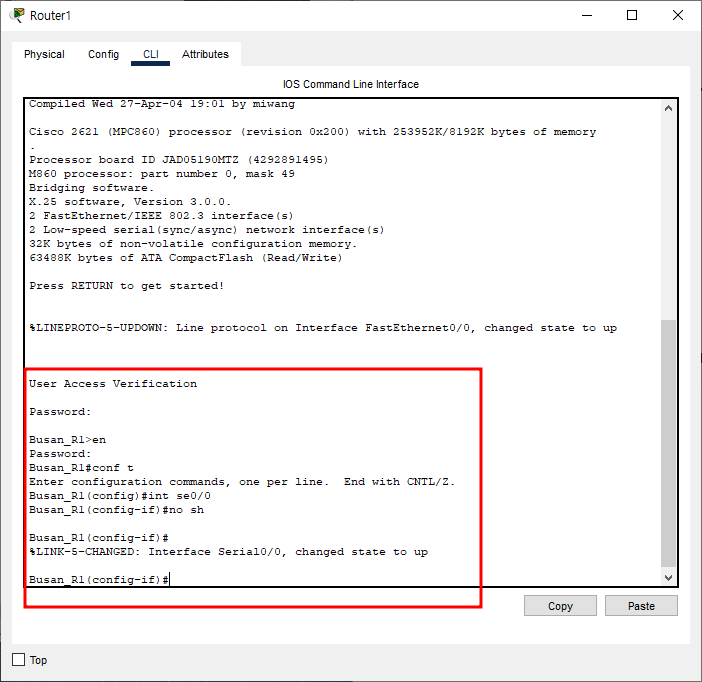

명령어 집어넣기 파트를 보고 작성하였다면 연결이 안될텐데, 여기서는 se0/0포트가 자동으로 꺼졌기 때문이다. 효율을 위해 자동을 꺼지는 기능이 있어 이런 경우가 있는데, no shutdown(no sh)를 입력해주면 해결된다. 아래 화면은 재부팅을 했기 때문에 로그인 부터 다시 진행하였다.

이런 식으로 하나씩 찾아가 올라가며 뭐가 잘못됬는지 확인해야 하는데, 이게 정말 장난 아니다. 물론 익숙해지면 금방하겠지만... 그래서 메모장에 작성을 한 후에 옮겨 입력하는데 그럼에도 불구하고 틀리기 마련이다.

Ping 보내기

서울 라우터에서 부산 서버로 핑을 보내 보았다. 처음 1~3개는 안보내질 수 있으나 다음부터 잘 가면 성공이다.

원래는 각각의 서버에서 상대 PC, 서버에 다 보내봐야 하지만 이 글에서는 생략하도록 하겠다.

이름 확인하기

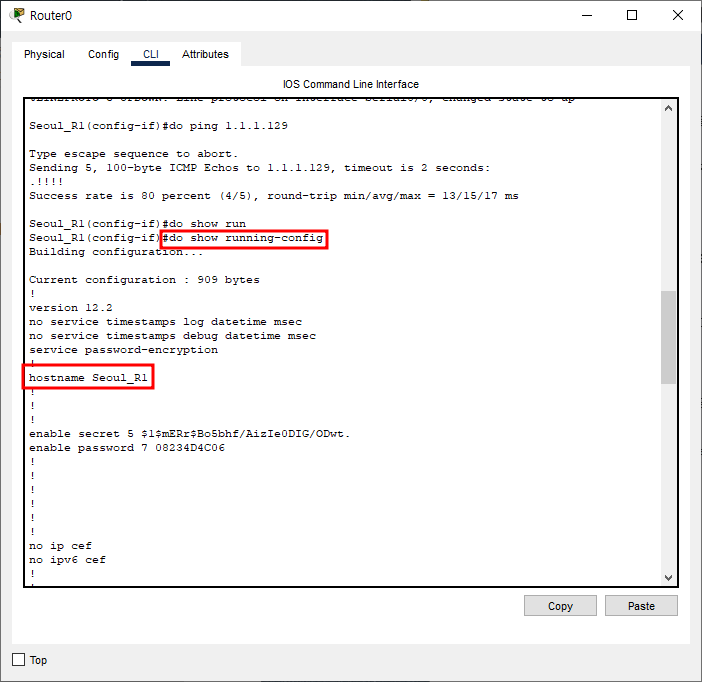

관리자 상태에서 show running-config 명령어를 입력하면 정보들이 나온다. 해당 사진에 이름이 대소문자가 잘 들어간 것, 밑에 암호가 babo가 아닌 암호화 되서 표시 되는 것 등 라우터의 정보들을 볼 수 있다. 만일 무언가 잘 안된다면 이 화면에서 오류를 찾아가면 좋다.

오늘은 이상으로 마치며, 신호가 안갈 때 마다 머리털이 빠져나갈 것 같은 기분을 느낀다. 네트워크 구축하는 사람들은 정말 대단한 것 같다.

해당 실습은 다음 페이지를 운영하시는 강사님께서 해주신 강의를 복습하며 제작했다.

https://virtualtech.tistory.com/

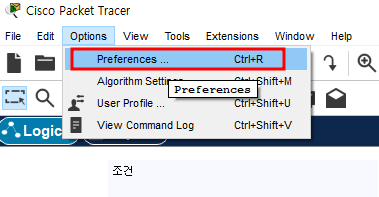

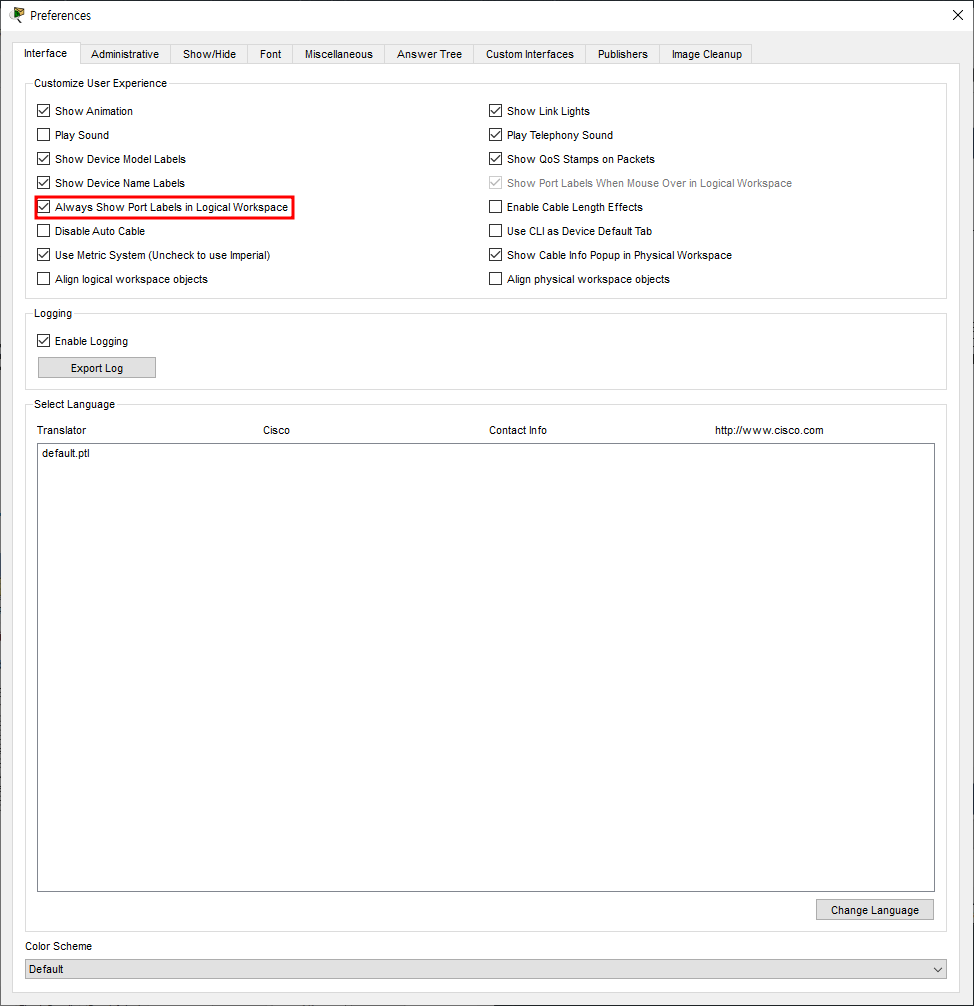

오늘은 단일 네트워크끼리 통신을 해볼 것이다. 그 전에 아래 내용을 설정해주자. 해당 설정은 네트워크 포트가 어디에 연결되어 있는지 항상 보여주는 것으로, 앞으로 더 여러 개수의 서버, PC, 라우터, 스위치 등 복잡하고 다양해질 것이다. 그런데 포트 번호를 일일이 다 기억하면 좋겠지만 사실 눈으로 보는 것이 빠르기 때문에 다음과 같은 설정을 하는 것이다.

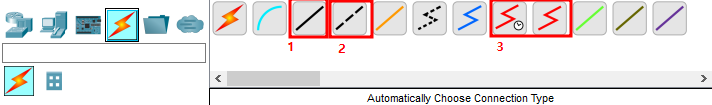

연결하는 선의 종류

우리가 자주 쓰게될 3가지를 간다하게 설명하겠다.

1. 다른 계층의 장비를 연결할 때 사용한다. (라우터 + 스위치 등)

2. 같은 계층의 장비를 연결할 때 사용한다. (라우터 + 라우터 등)

3. 원격으로 연결할 때 사용한다.

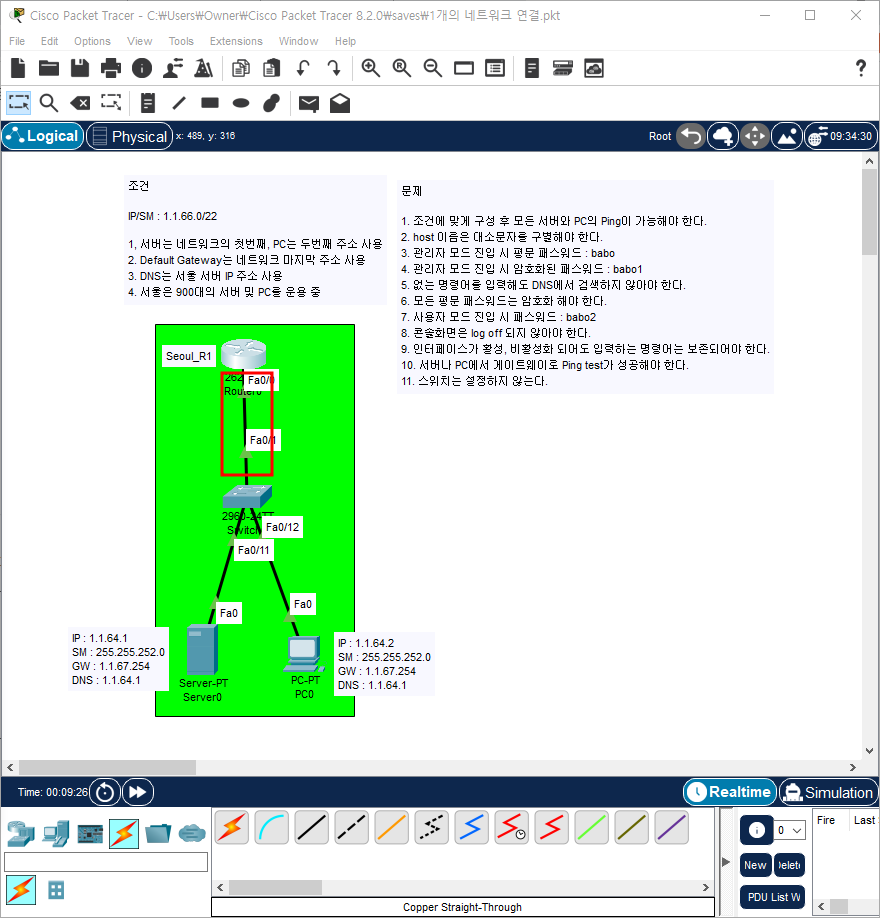

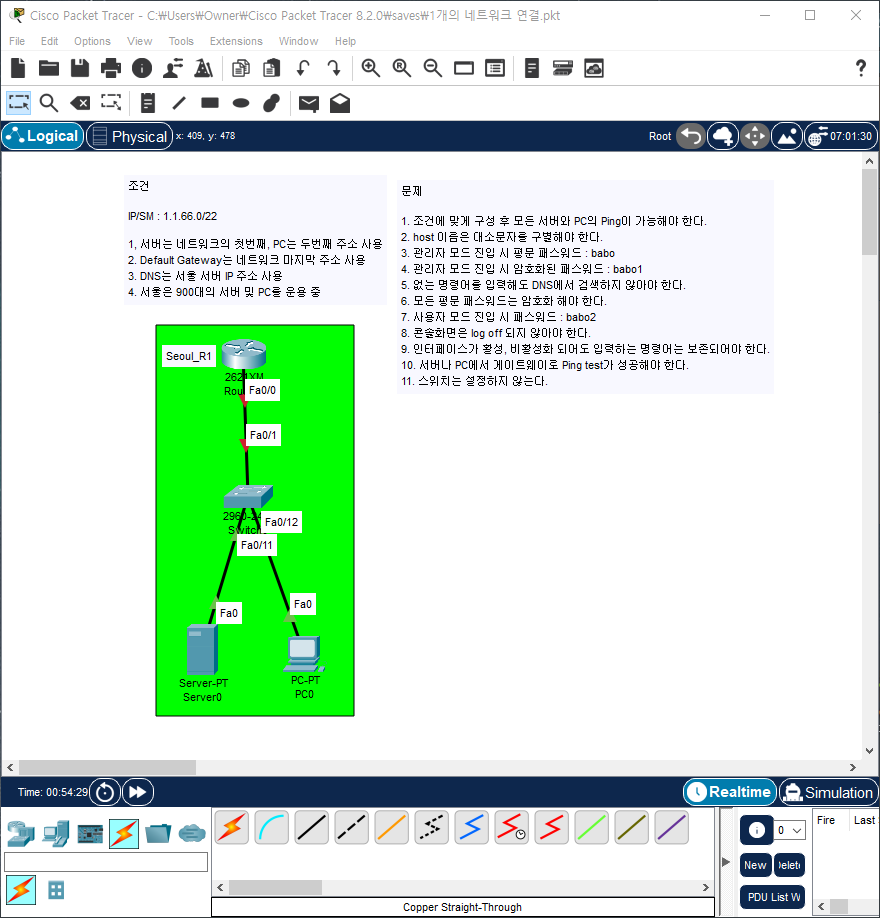

문제

서버 및 PC 설정

1.1.66.0을 가지고 있는 서브넷 마스크가 255.255.252.0인 네트워크 범위를 사용할 것이다. 따라서 범위는 다음과 같다.

1.1.64.0~1.1.67.255

해당 네트워크 개수는 약 1000개 정도가 있으므로 900대를 충분히 수용할 수 있으므로 조건에 만족한다.

해당 풀이가 궁금하다면 다음 페이지에 접속을 해보는 것도 좋다. 기본적인 이론에 대해 정리해 두었다.

https://easyitwanner.tistory.com/3

https://easyitwanner.tistory.com/12

이를 조건에 대입하면 서버와 PC는 다음과 같은 값을 얻을 수 있다.

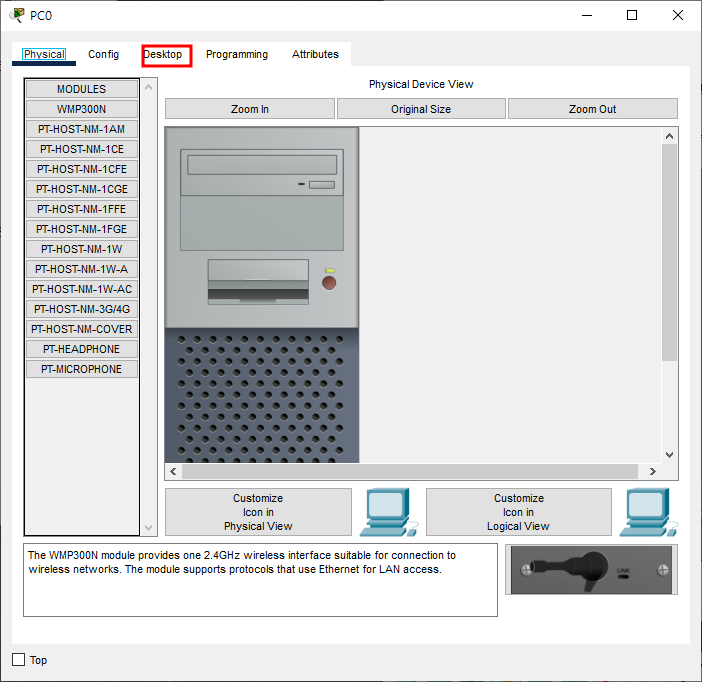

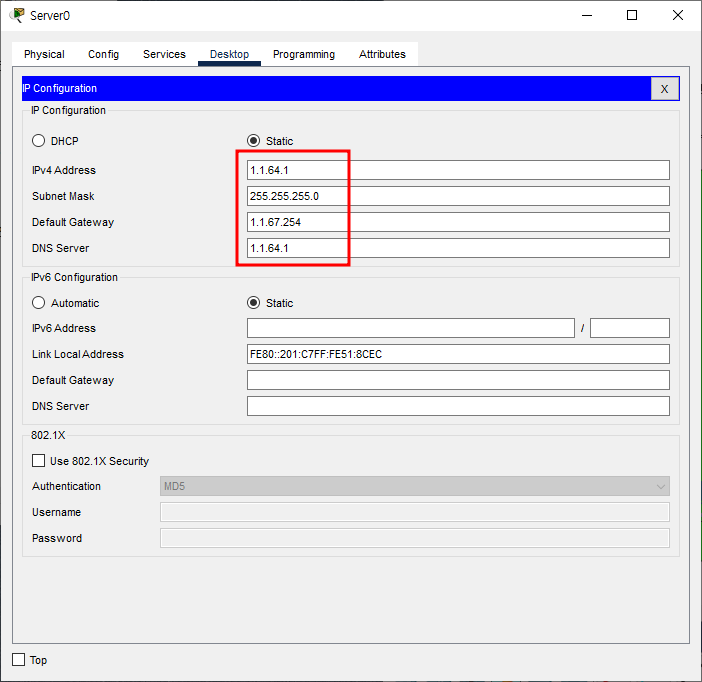

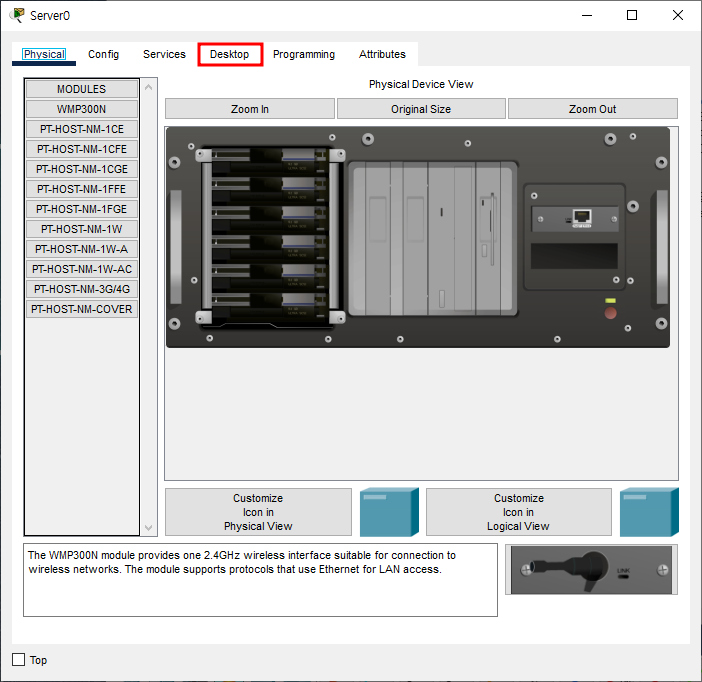

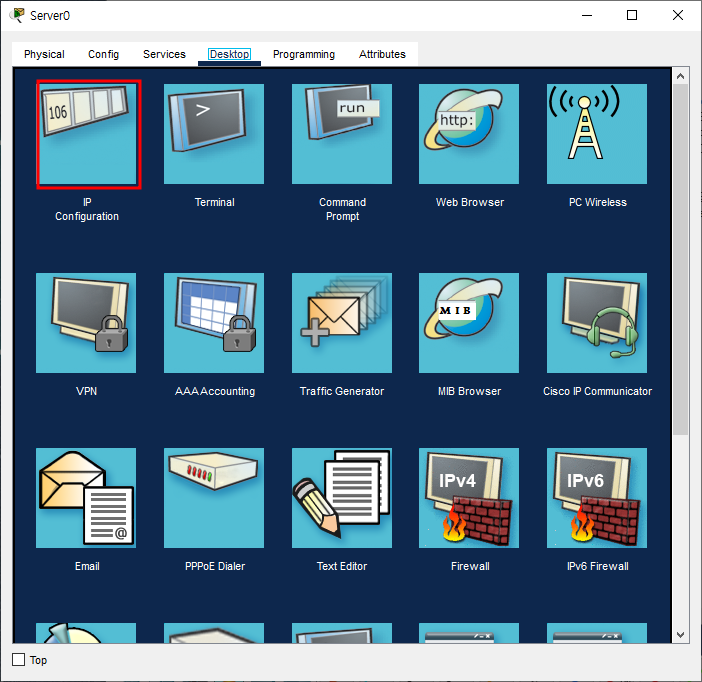

조건을 알았으니 바로 값을 넣어보자. 서버 아이콘을 클릭해준다.

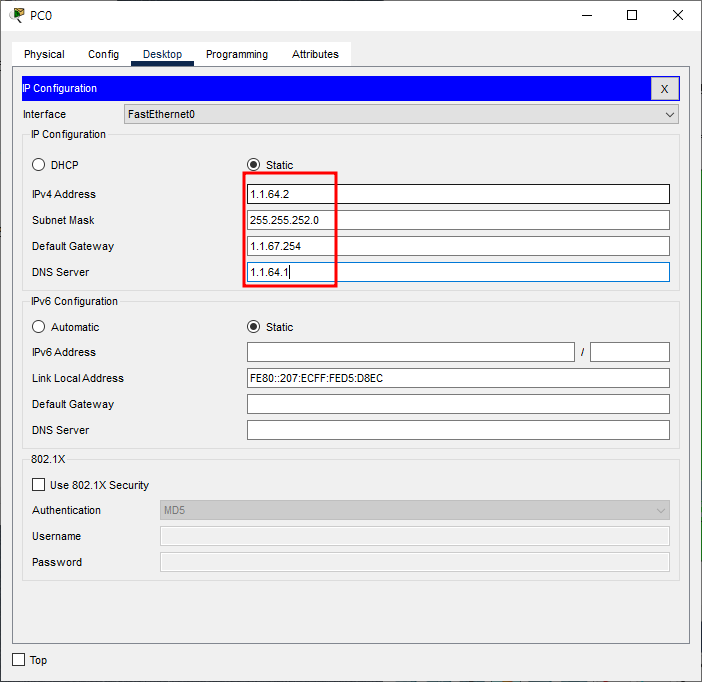

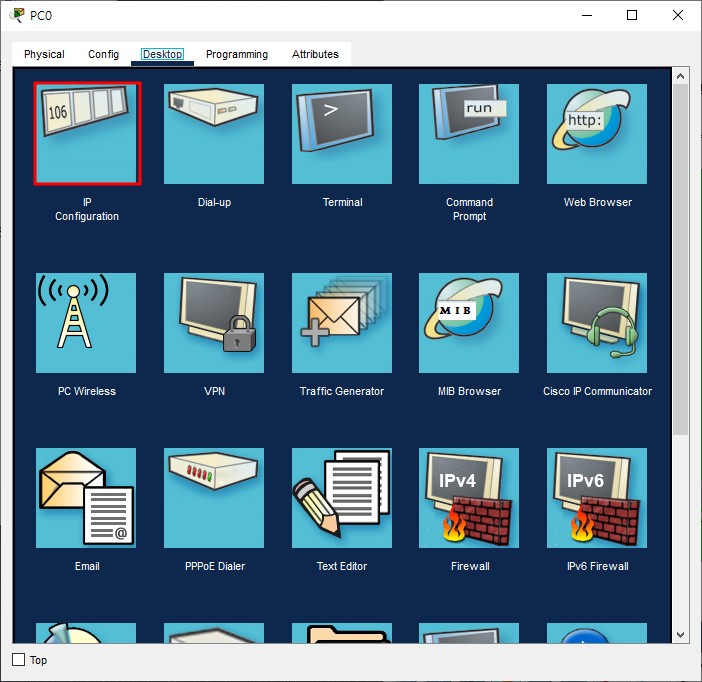

저장하기는 따로 없고 끄면 바로 저장이 되어 있을것이다. 이제는 PC 차례이다.

입력을 마쳤으니 서버와 PC 연결 상태를 확인하자.

스위치로 연결되어 있기 때문에 별도의 장치가 없어도 통신이 되어야 정상이다.

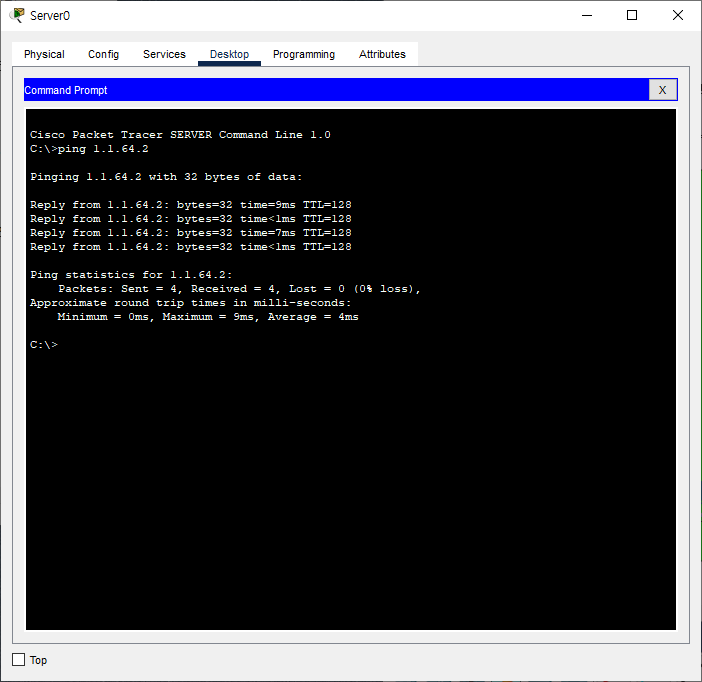

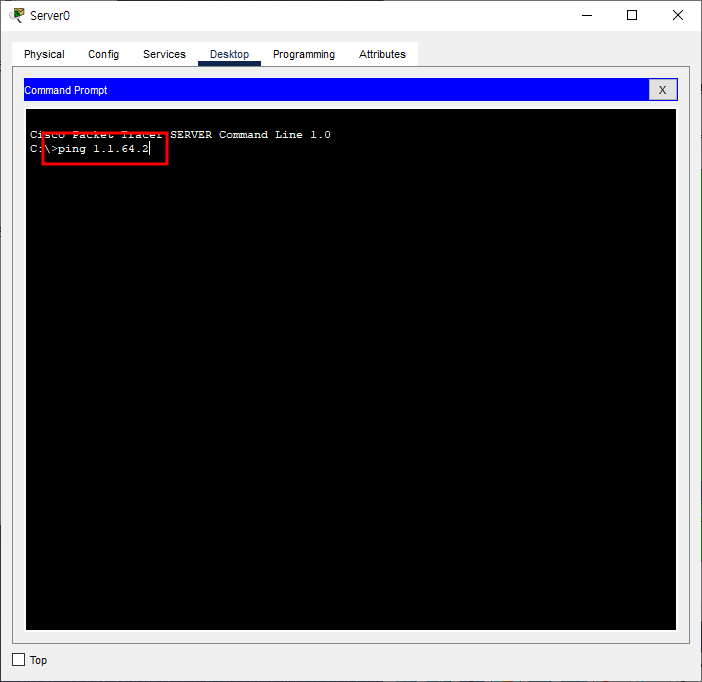

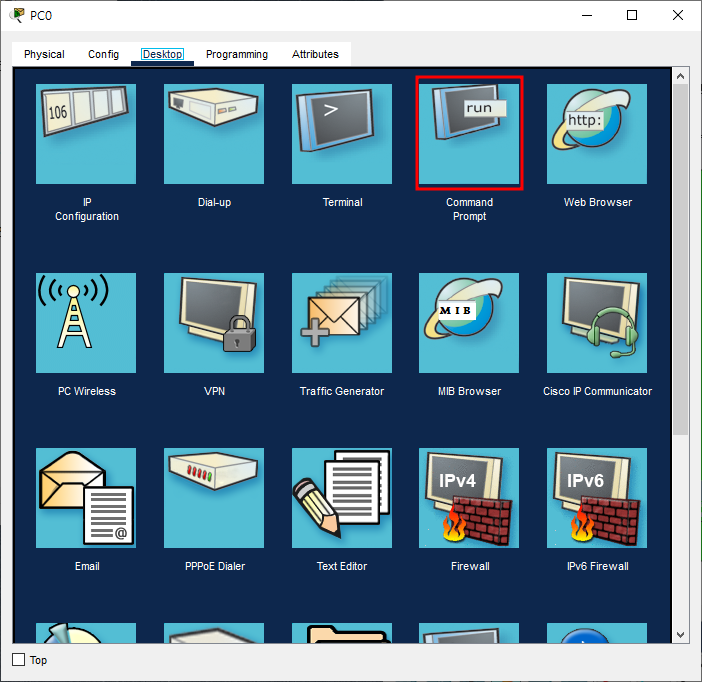

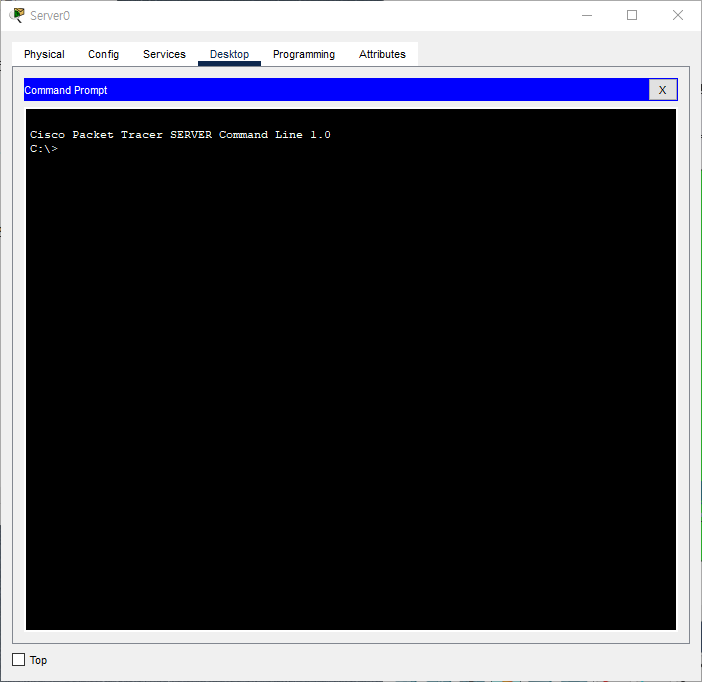

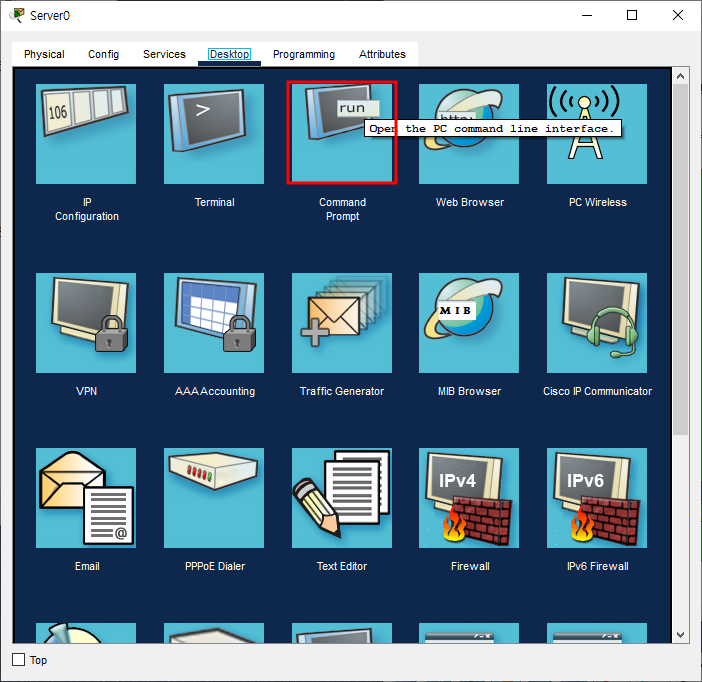

서버에서 PC로 핑을 보내볼 것이다.

핑이 잘 가는 것을 확인할 수 있고, 이번에는 반대로 PC에서 서버로 보내볼 것이다.

마찬가지로 잘 이동한다. 기본적인 설정이 끝났으니 다음으로 라우터를 맛보자

라우터 설정

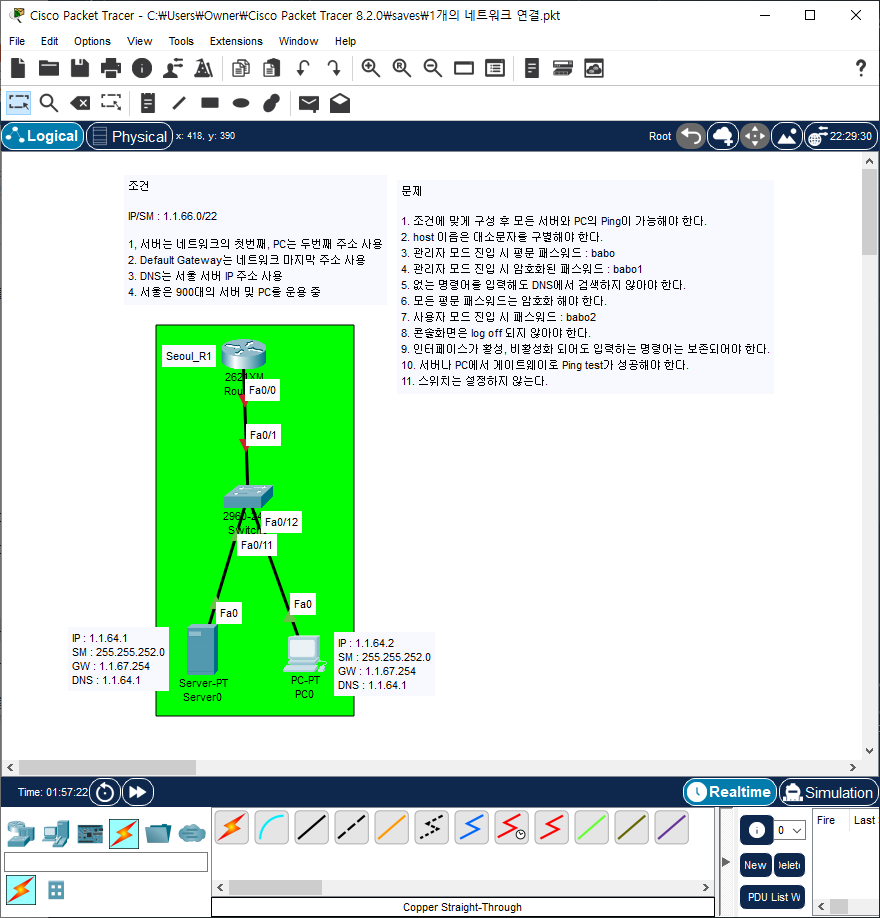

앞선 문제가 기억이 나는가? 위의 사진을 가져와서 다시 확인해 볼 것이다.

1. 조건에 맞게 구성 후 모든 서버와 PC의 Ping이 가능해야 한다.

2. host 이름은 대소문자를 구별해야 한다.

3. 관리자 모드 진입 시 평문 패스워드 : babo

4. 관리자 모드 진입 시 암호화된 패스워드 : babo1

5. 없는 명령어를 입력해도 DNS에서 검색하지 않아야 한다.

6. 모든 평문 패스워드는 암호화 해야 한다.

7. 사용자 모드 진입 시 패스워드 : babo2

8. 콘솔화면은 log off 되지 않아야 한다.

9. 인터페이스가 활성, 비활성화 되어도 입력하는 명령어는 보존되어야 한다.

10. 서버나 PC에서 게이트웨이로 Ping test가 성공해야 한다.

11. 스위치는 설정하지 않는다.

이중에 우리가 완료한 것은 1번과 11번 뿐이다. 그렇다. 아무것도 하지 않은 것고 다름 없다. 나머지를 전부 라우터에 설정해 줄 것이다. 라우터 아이콘을 클릭해보자.

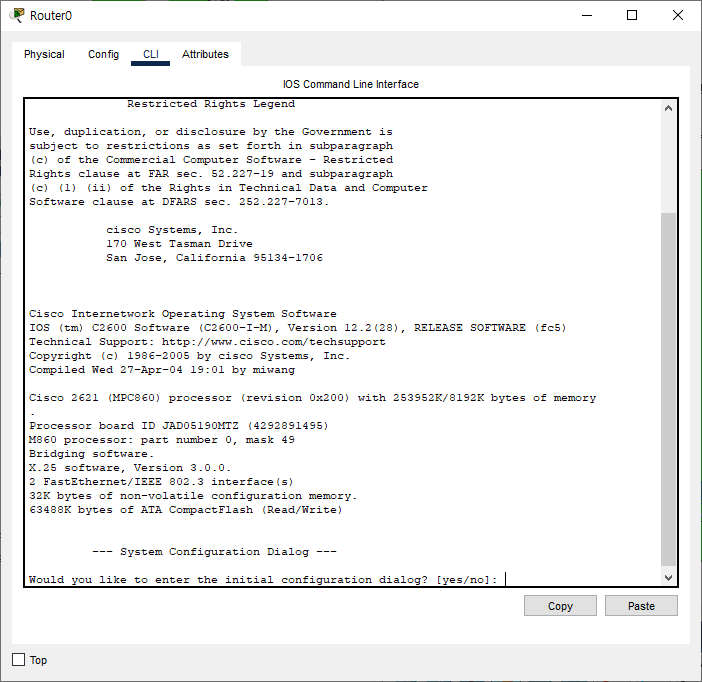

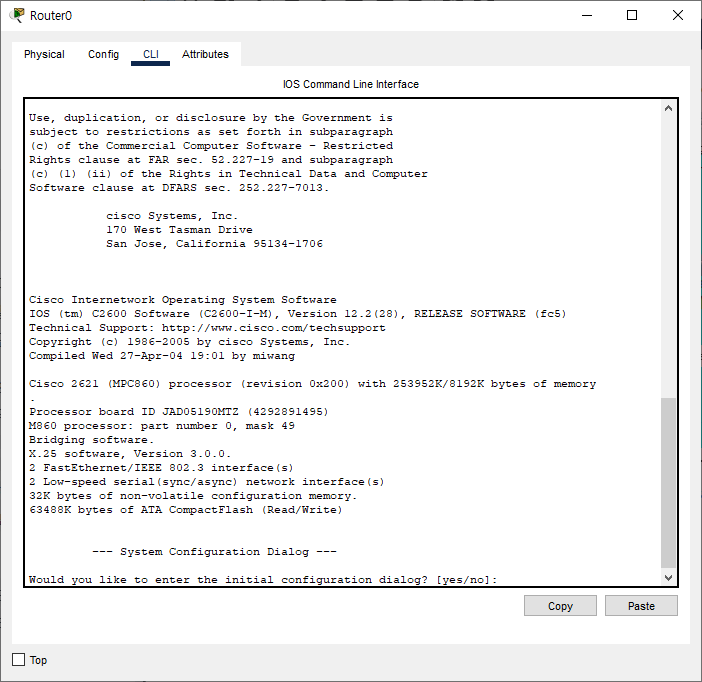

이 화면이 라우터의 콘솔이다. 여기서 명령어들을 입력해 설정해줄 것이다.

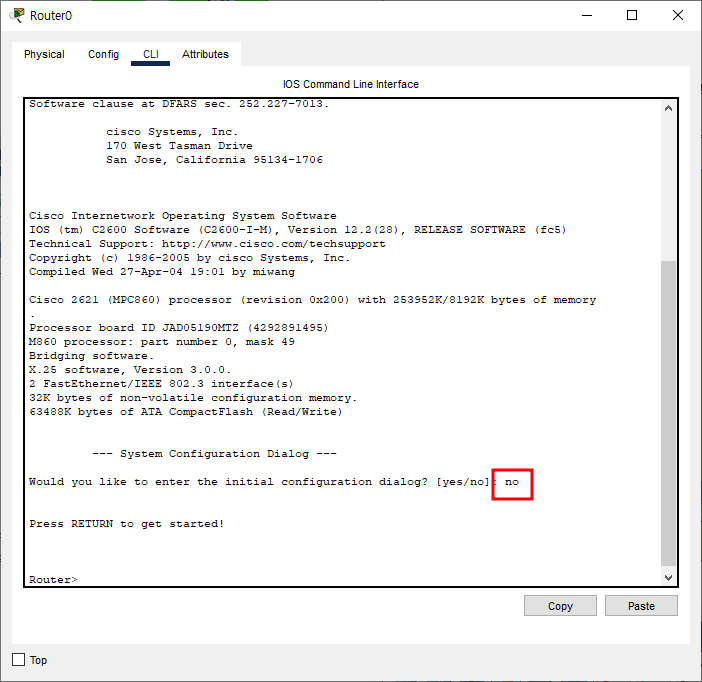

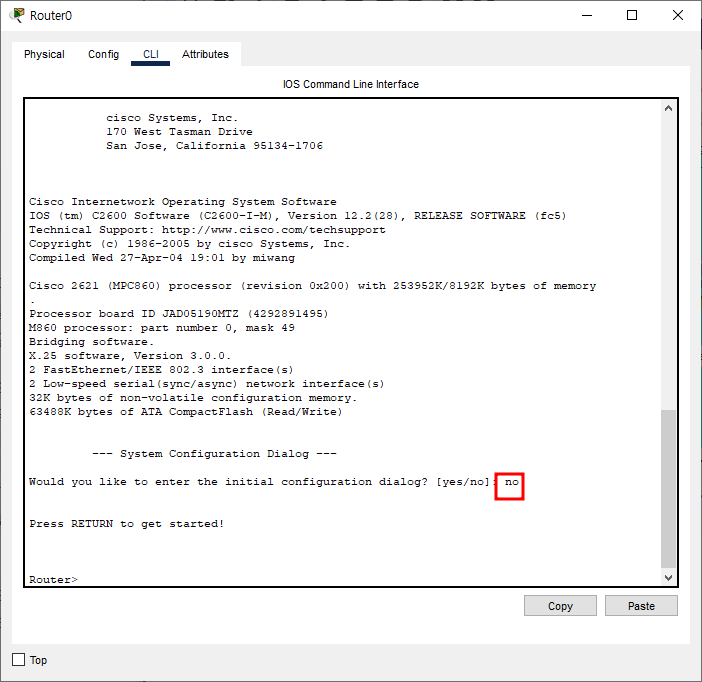

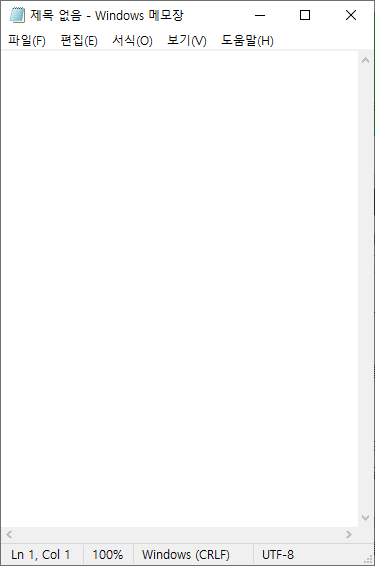

no 입력후 엔터를 2번 눌러서 아래에 Router가 나오게 하자. 이제 설정할 준비를 마쳤고 메모장을 켜자.

라우터 설정한다더니 웬 메모장? 이라고 생각할 거라 생각한다. 메모장을 쓰는 이유는 여기서 적고 복사 붙여넣기만 해주면 간단하게 할 수 있고, 실전에 오타나 잘못된 명령어를 넣는 경우가 발생하기 때문에 실무에서는 이렇게 메모장에 적어두고 선배와 확인하면서 문제가 없다면 붙여넣기 해서 간단하게 끝낸다고 한다. 자 그러면 문제와 함께 명령어를 차근차근 입력해보자.

1. 조건에 맞게 구성 후 모든 서버와 PC의 Ping이 가능해야 한다.

이 문항은 위에서 PC와 서버를 설정할 때 확인 했으므로 합격이다.

2. host 이름은 대소문자를 구별해야 한다.

host의 이름을 지정해보자. 이름은 Seoul_R1 으로 작성해달라고 했으니 이름을 설정해보자.

enable(관리자 모드 진입)

configure terminal(기기 설정 모드)

hostname Seoul_R1 (이름 변경 명령어 / 이름)

이 3줄을 입력하면 이름 변경이 마무리 된다.

3. 관리자 모드 진입 시 평문 패스워드 : babo

위에서 관리자 모드로 들어가는 명령어가 enable이라고 하였다. 이제 여기에 암호를 걸어줄 것이다.

참고로 기기 설정 모드에서 해야한다.

enable password babo

뭔가 구조가 간단해 보이지 않는가? 관리자 모드 / 비밀 번호 / babo 로 구성되어 "관리자 모드 비밀번호는 이거야!"라고 말하는 것 같다.

4. 관리자 모드 진입 시 암호화된 패스워드 : babo1

이는 password가 아닌 secret 명령어로 입력한다.

enable secret babo1

5. 없는 명령어를 입력해도 DNS에서 검색하지 않아야 한다.

명령어가 잘못 입력되면 명령어를 DNS 서버에 접속해 찾아보려고 한다. 하지만 DNS서버에도 없기 때문에 로딩이 지속될 것이다. 따라서 다음과 같은 명령어를 입력한다.

no ip domain-lookup

6. 모든 평문 패스워드는 암호화 해야 한다.

나중에 알려주겠지만 show 명령어를 이용해 현제 상태를 볼 수 있는데, 암호만 설정해두면 이것이 그대로 노출이 된다. 따라서 이것을 암호화해서 보여줄 필요가 있다.

service password-encryption

7. 사용자 모드 진입 시 패스워드 : babo2

콘솔에 진입할 때 암호를 입력하는 것이다.

line console 0(0번 콘솔 설정)

password babo2(암호)

login(로그인 처리)

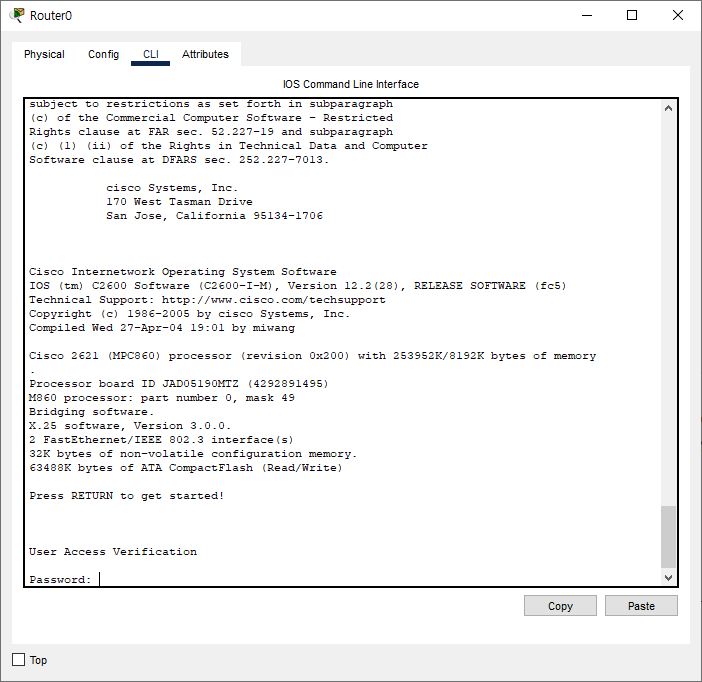

다음과 같이 명령어를 입력하면 우리가 재부팅해서 첫 화면에 진입할 때 해당 암호를 입력해야 한다.

8. 콘솔화면은 log off 되지 않아야 한다.

라우터는 기본적으로 일정 명령어가 입력되지 않으면 꺼지는 기능이 있기 때문에 이를 0으로 맞춰 계속 켜져있게 만들것이다. 반대로 시간을 설정하면 일정 시간이후 꺼지게 할 수도 있다.

exec-timeout 0 0

9. 인터페이스가 활성, 비활성화 되어도 입력하는 명령어는 보존되어야 한다.

명령어를 입력하다보면 갑자기 "설정이 적용되었습니다!" 대충 이런 내용의 문장이 나오는데 이 때, 뭔가를 입력하고 있었다면 초기화되는 불상사가 일어날 수 있다. 따라서 이런 일이 있어도 입력하던것을 유지시켜주는 명령어이다.

logging synchronous

일단 여기서 정리한번 들어가보자.

enable

configure terminal

hostname Seoul_R1

enable password babo

enable secret babo1

no ip domain-lookup

service password-encryption

line console 0

password babo2

login

exec-timeout 0 0

logging synchronous

이제 라우터에 아이피를 지정해줄 것이다. 연결된 포트 정보에 들어가 아이피를 넣어주는 작업이다. 이 때 일정 시간이 지나도 작동이 없다면 자동으로 꺼지는 기능이 있기 때문에 꺼지지 않도록 셧다운 하지 말라는 명령어를 입력해 주어야 한다.

interface fastEthernet 0/0

ip address 1.1.67.254 255.255.255.252

no shutdown

위에서 정리한 내용에 이 3줄을 추가해 복사하고 콘솔로 들어가보자. 이제 드디어 핑 테스트를 해볼 수 있게 되었다.

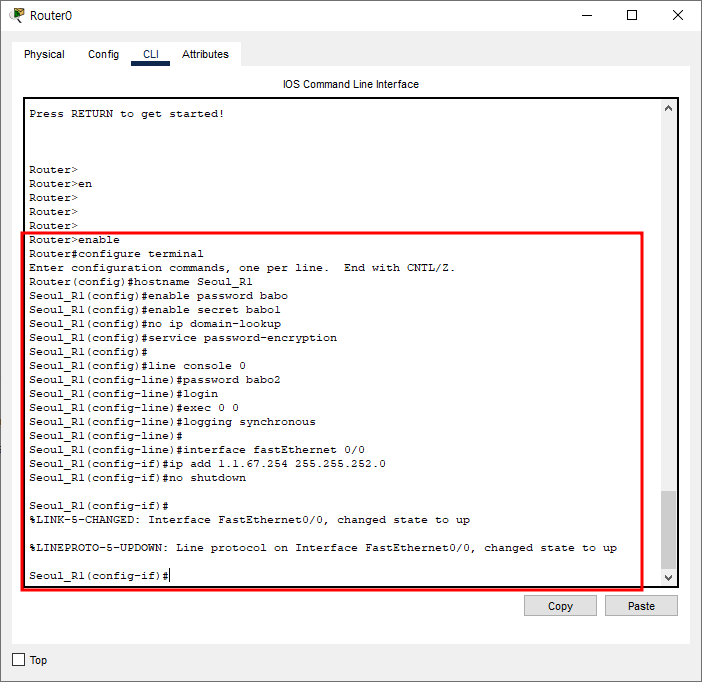

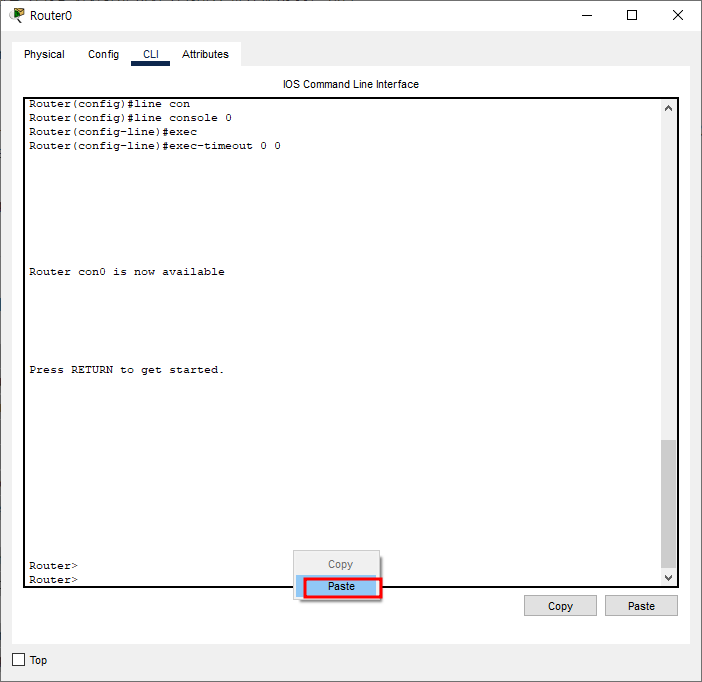

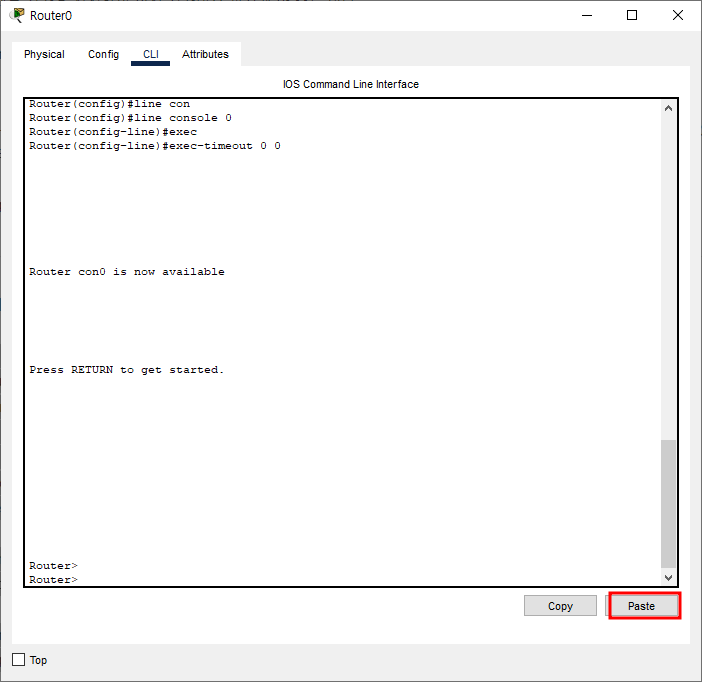

복사 후 다음과 같은 방법으로 붙여넣기가 가능하다.

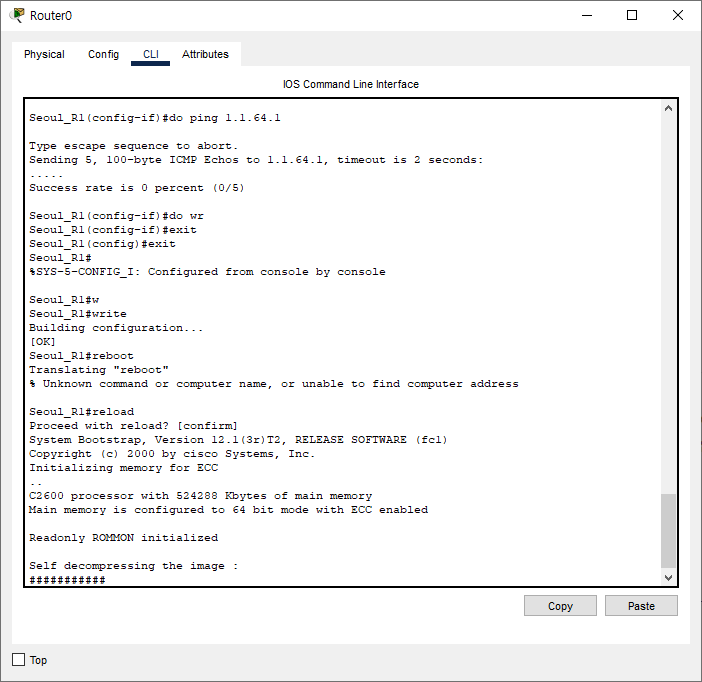

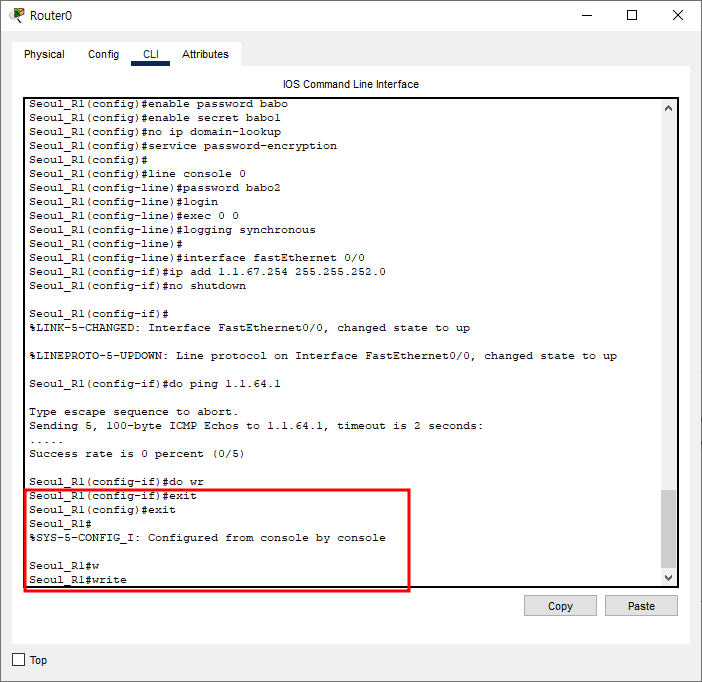

exit 명령어를 사용해 한 단계를 나갈 수 있고, write으로 저장할 수 있다. configure 모드에서는 저장이 안되기 때문에 이렇게 나가서 해야한다. (Tip. 이렇게 나가기 귀찮다면 앞에 do를 붙여서 명령을 줄 수 있다.)

10. 서버나 PC에서 게이트웨이로 Ping test가 성공해야 한다.

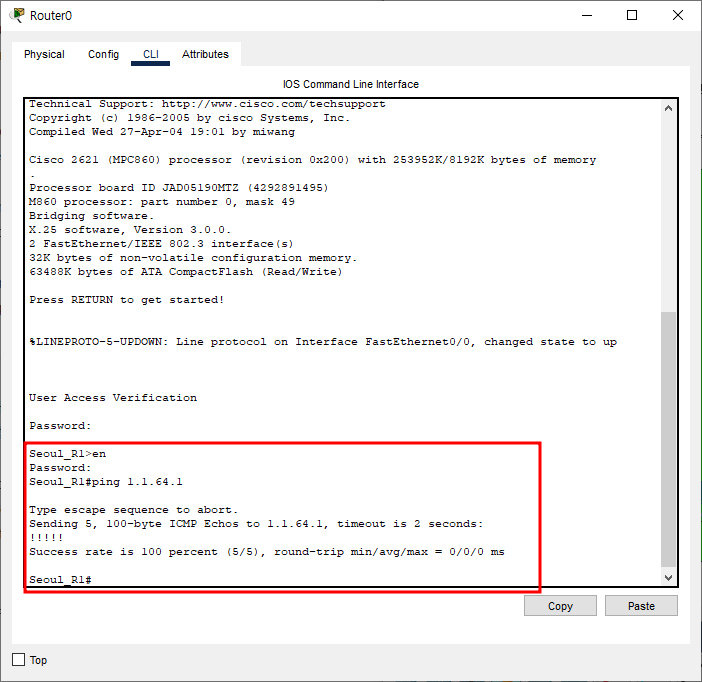

드디어 마지막이다. 이제 관리자 모드로 들어가 서버에 핑을 보내보자.

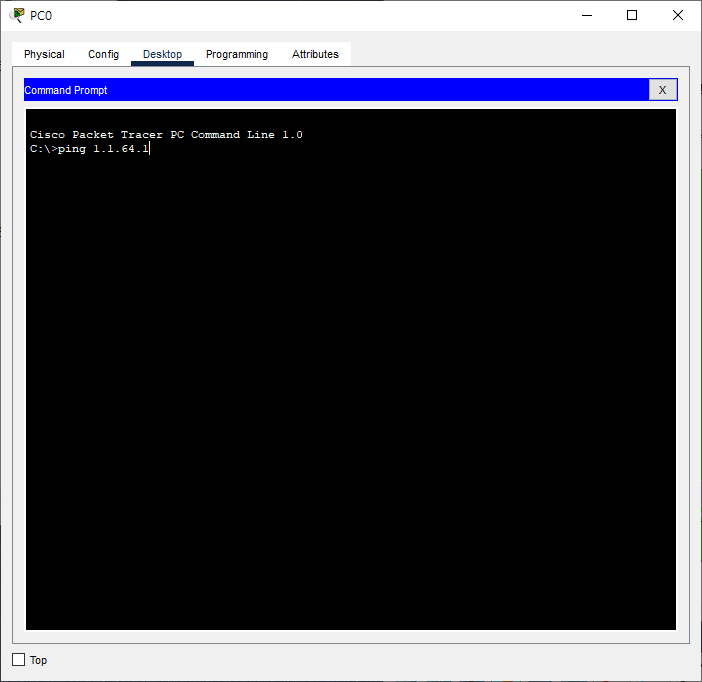

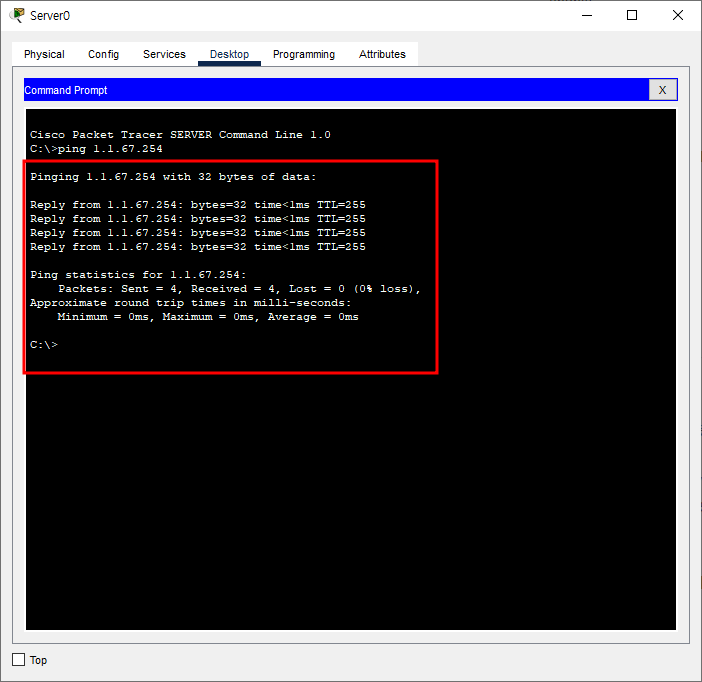

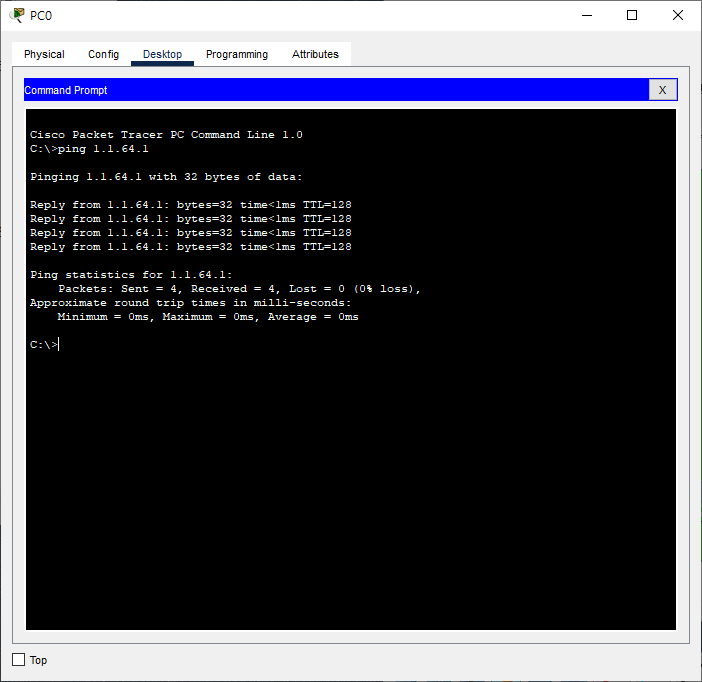

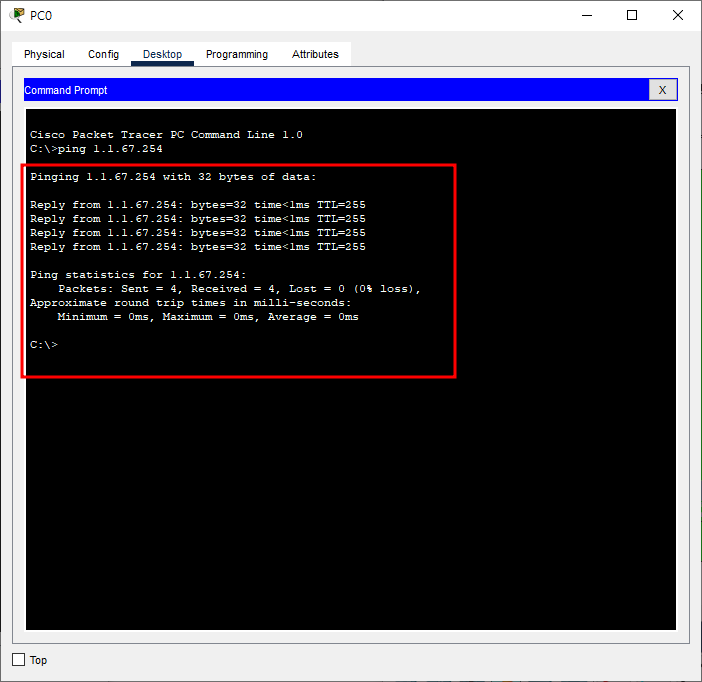

이제 서버와 PC로 게이트웨이에 핑을 보내보자.

이상으로 단일 네트워크부분을 마치겠다. 오늘 이상하게 명령어는 잘 주었는데 핑이 안가는 상황이 발생해 1시간을 잡아먹었는데, 알고보니 프로그램 자체 문제로 껐다키니 잘 되었다. 패킷 트레이서는 네트워크 "시뮬레이션 프로그램"이기 때문에 자체적인 오류가 있을 수 있으므로, 명령어에 문제가 없다면 껐다 켜보는것도 하나의 방법이다.

목차

1. 패킷트레이서란?

2. 패킷 트레이서 다운로드

3. 시스코 회원 가입

1. 패킷트레이서란?

https://easyitwanner.tistory.com/23

위 페이지에 패킷트레이서에 대한 정보들을 정리해 놓았으니 확인해보는 것을 추천드린다.

2. 패킷 트레이서 다운로드

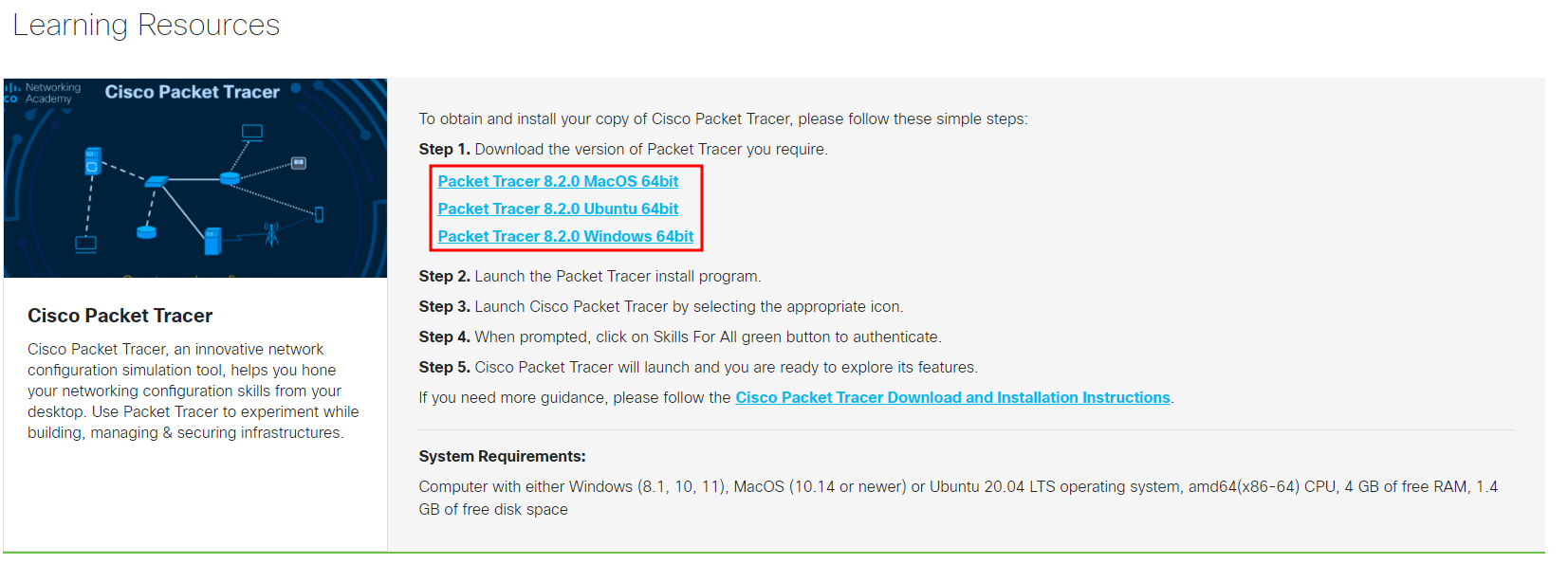

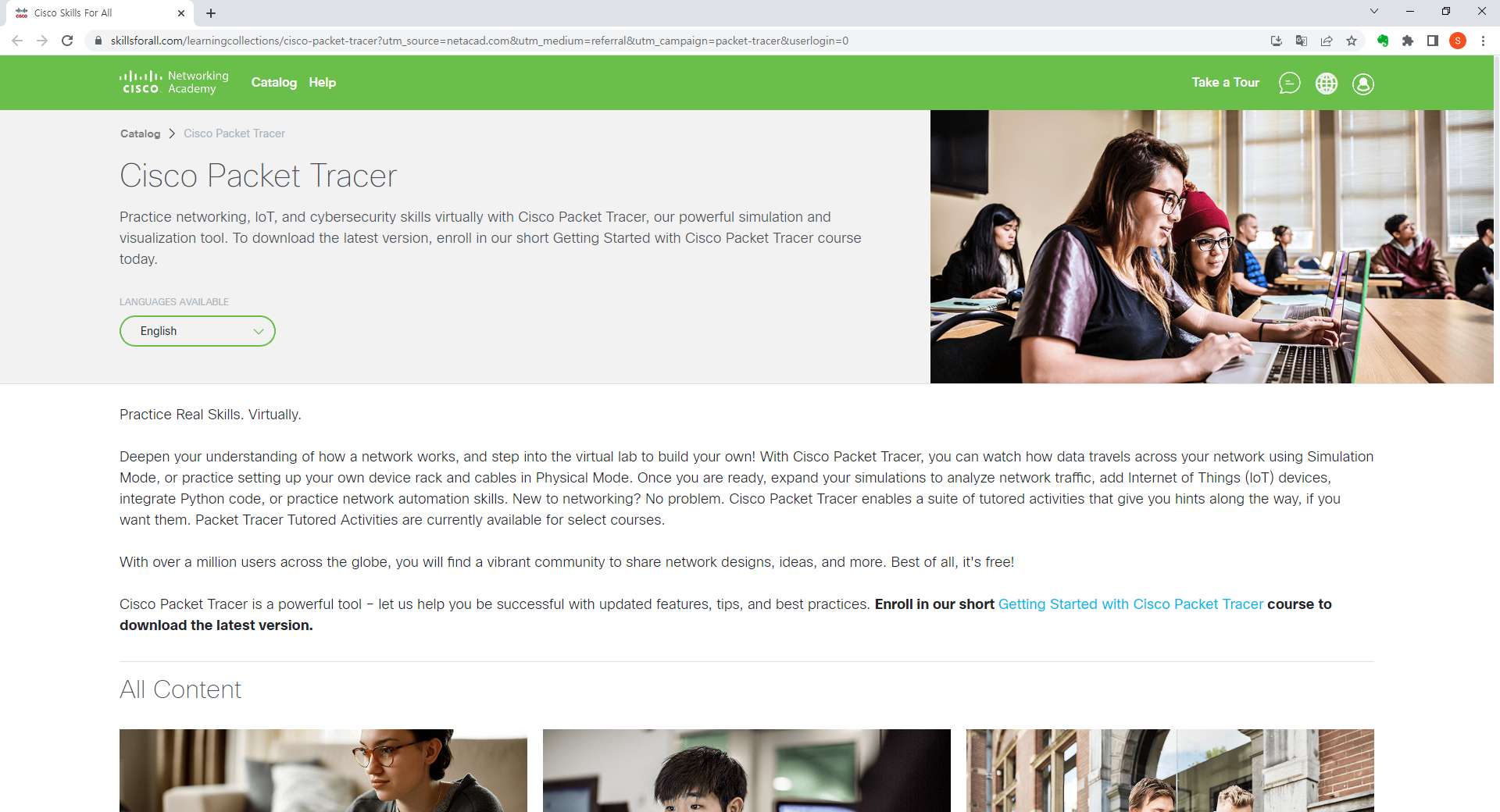

https://skillsforall.com/resources/lab-downloads

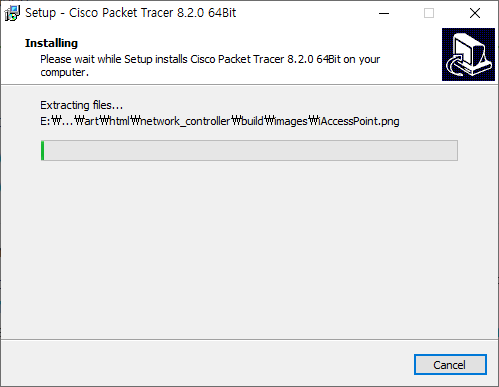

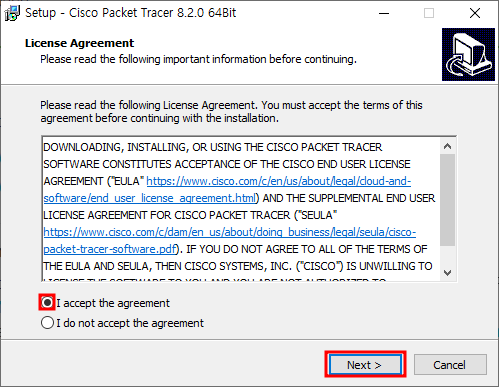

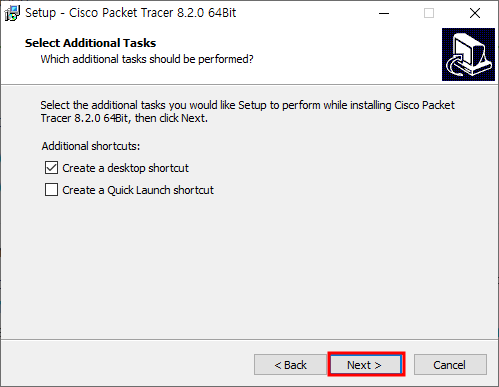

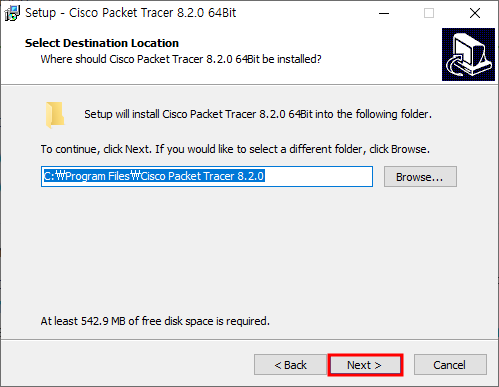

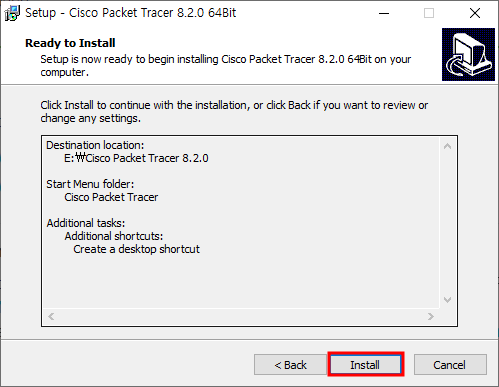

위 사이트에 접속하고 조금 스크롤하면 패킷 트레이서를 다운로드 받을 수 있는데 자신에게 맞는 운영체제를 선택해 다운로드 받아주면 된다.

• Mac : 애플 OS가 설치되어 있는 기기
• Ubantu : 우반투 OS가 설치되어 있는 기기(리눅스 계열 OS로 오픈 소스로 제공되고 있다.)
• Windows : 윈도우 OS가 설치되어 있는 기기

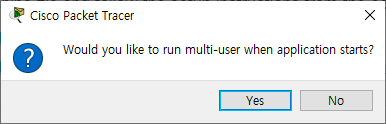

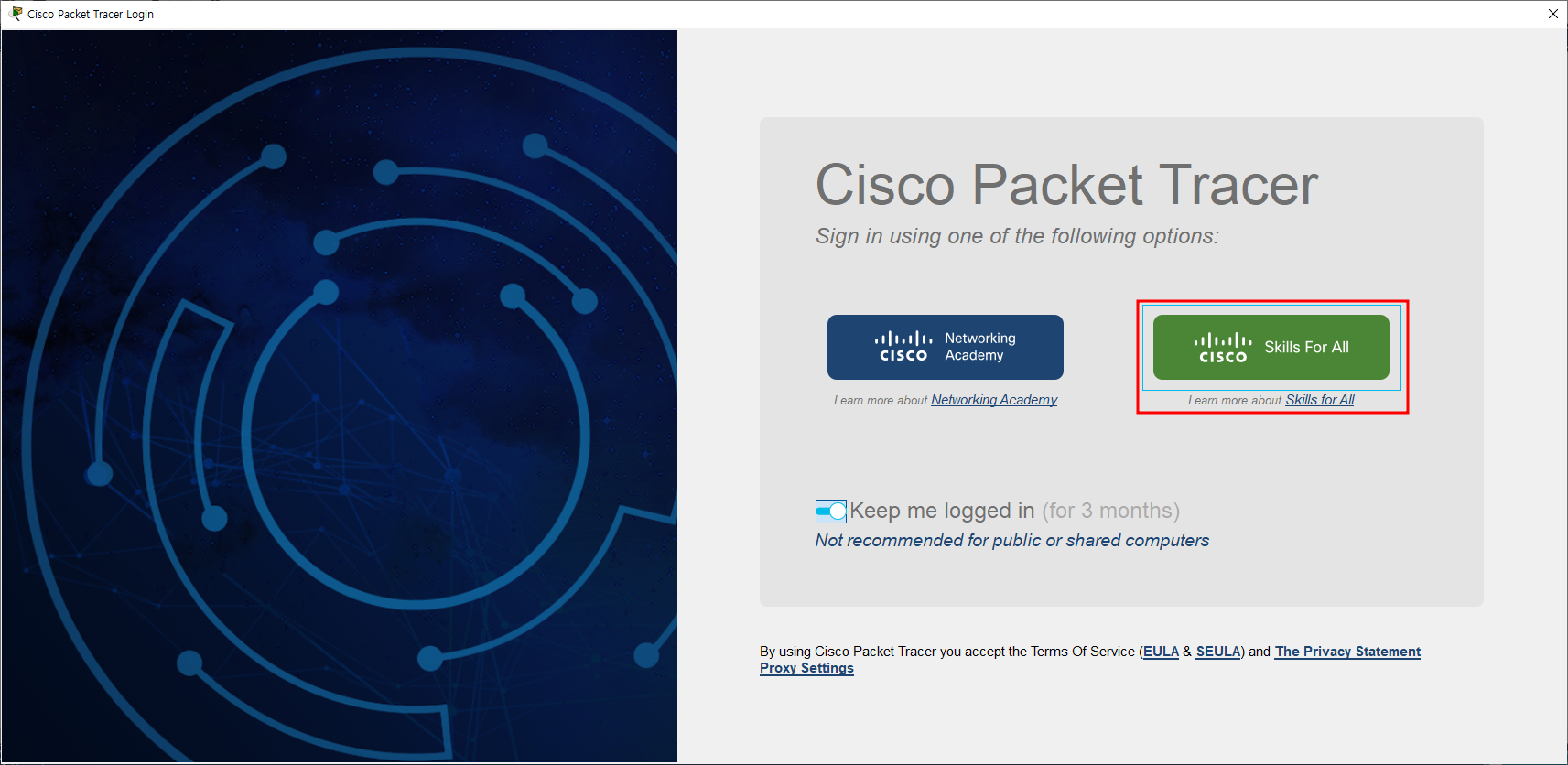

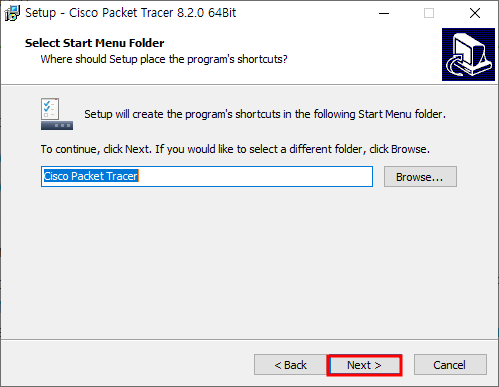

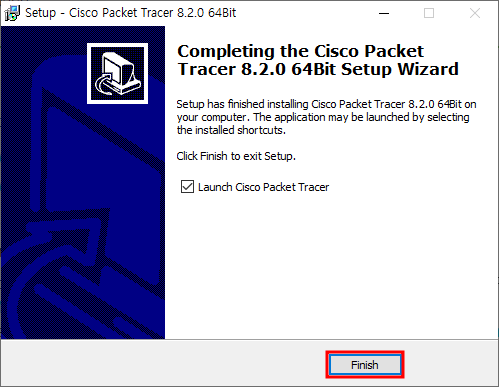

이 과정만 거치면 실행이 가능한데, 패킷트레이서 버전 7부터인가 로그인이 필요해진 것으로 알고 있다. 무료이니 걱정말고 아래의 절차를 따라해보자.

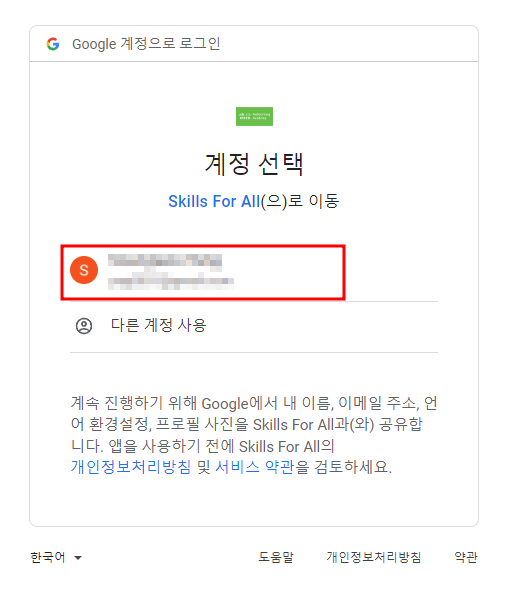

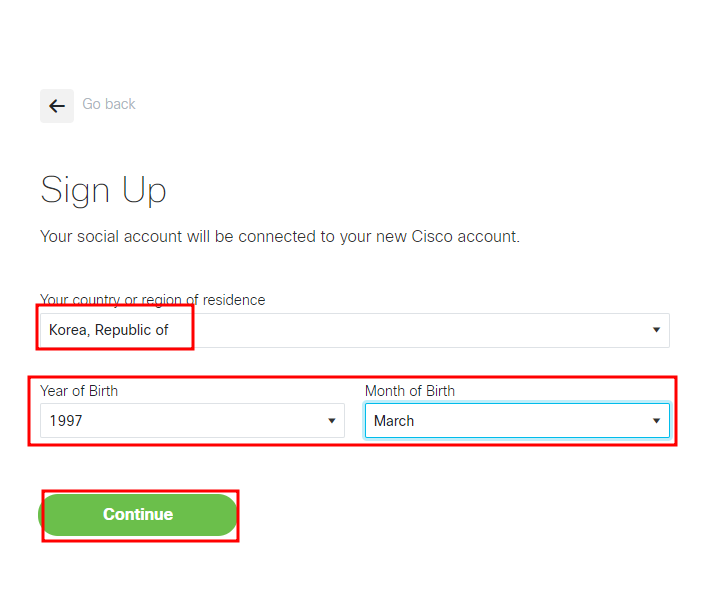

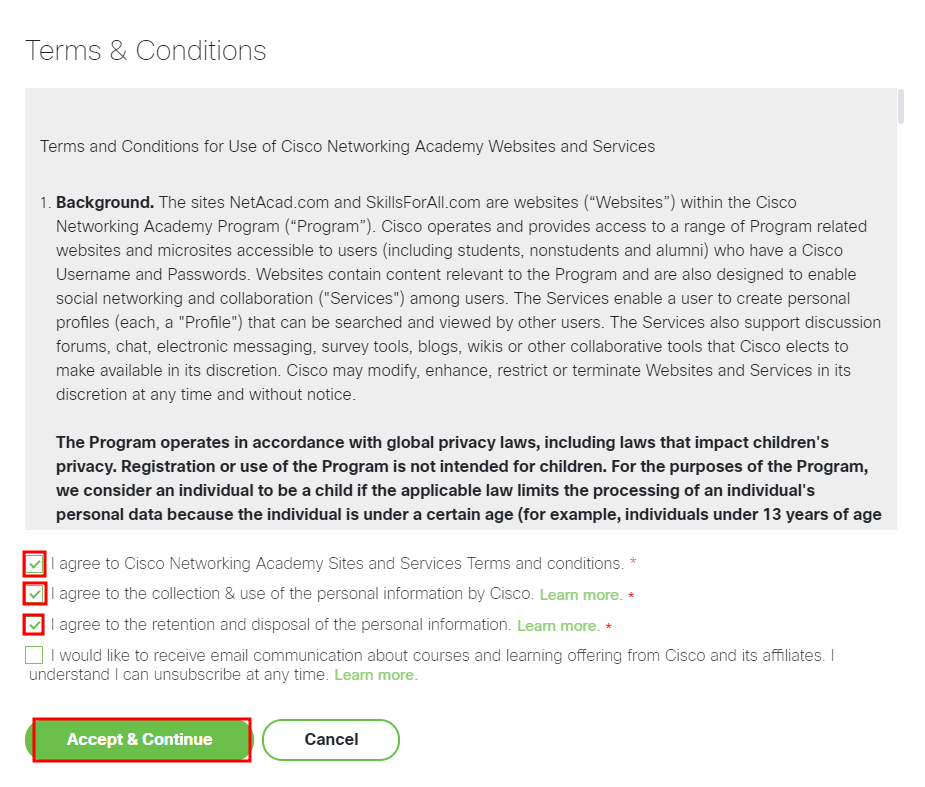

3. 시스코 가입

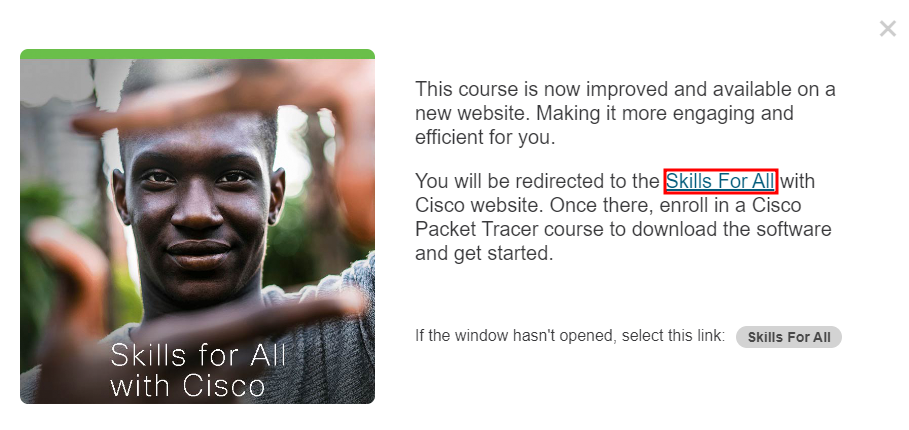

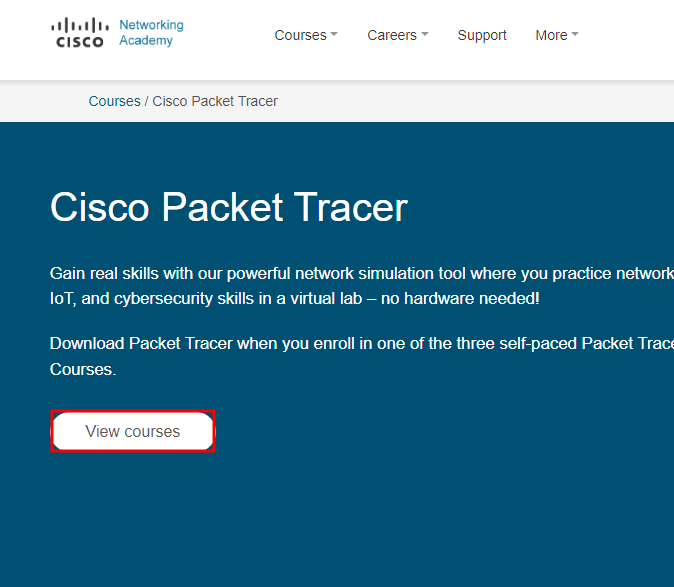

https://www.netacad.com/courses/packet-tracer

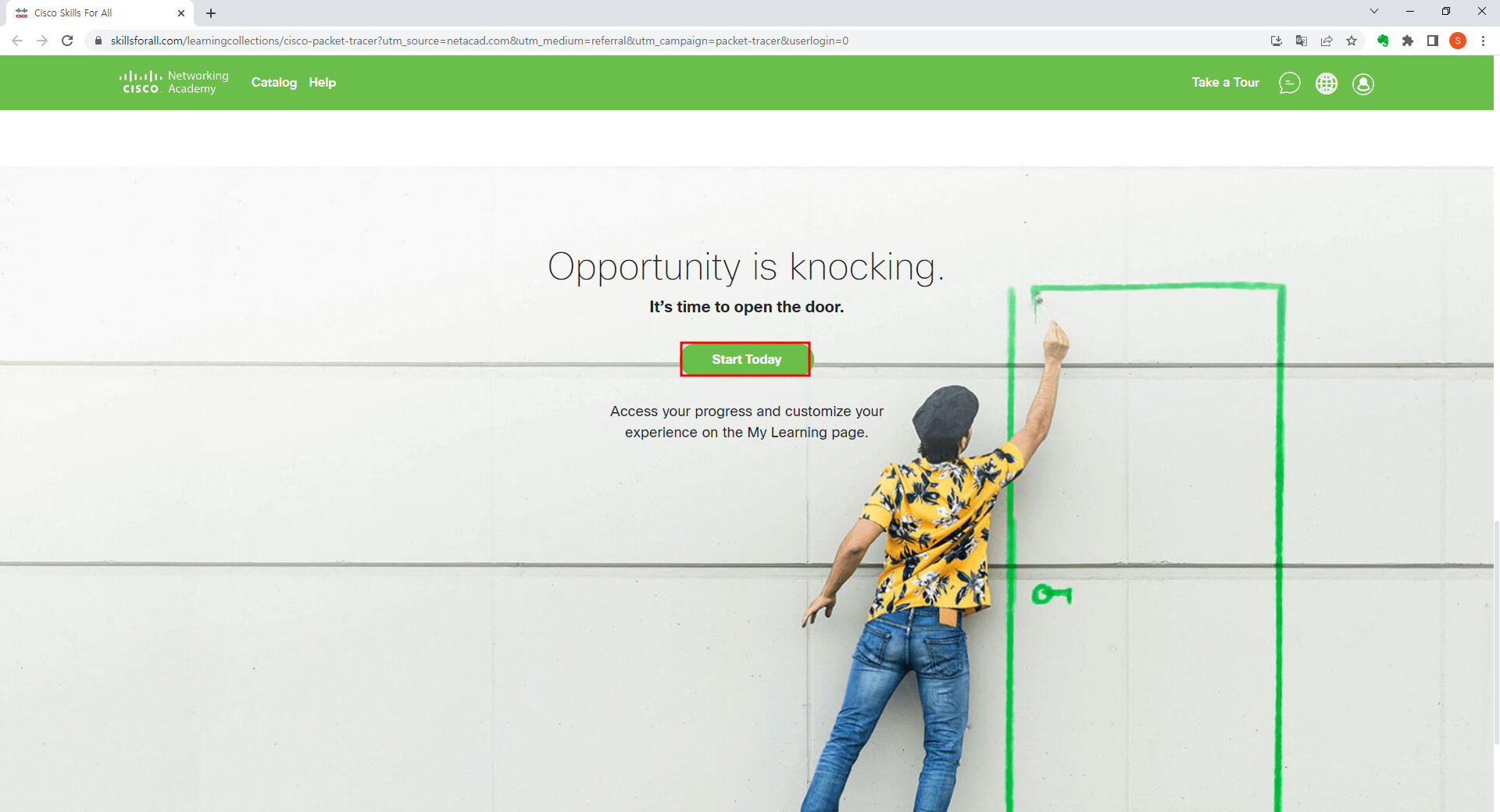

여기서 아래로 스크롤 하다보면 맨 아래쯤 아래와 같은 화면이 보일 것이다.

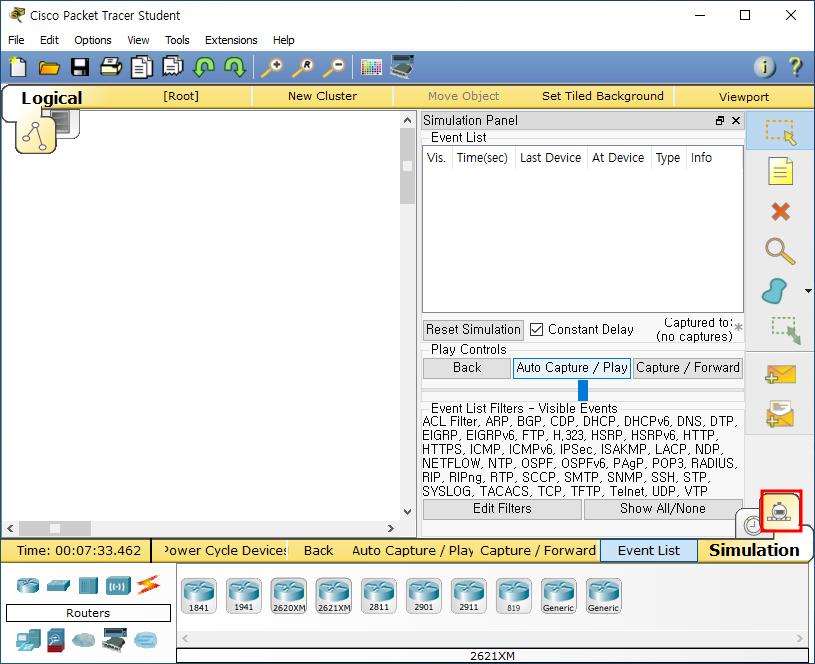

이전에 사용하던 6버전보다 인터페이스가 깔끔하고 도구의 종류가 늘어난 것을 확인할 수 있다.

패킷 트레이서(Packet Tracer)는 시스코(Cisco)에서 개발한 네트워크 시뮬레이션 도구이다. 이 도구는 네트워크 토폴로지 디자인, 구현, 테스트 등 다양한 기능을 제공하여 네트워크 관리자나 네트워크 관련 학습자들이 네트워크를 시뮬레이션하여 다양한 상황에서 경험을 쌓을 수 있도록 도와준다.

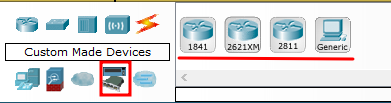

아이콘

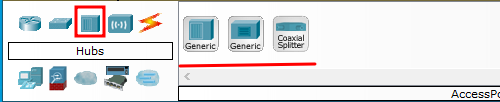

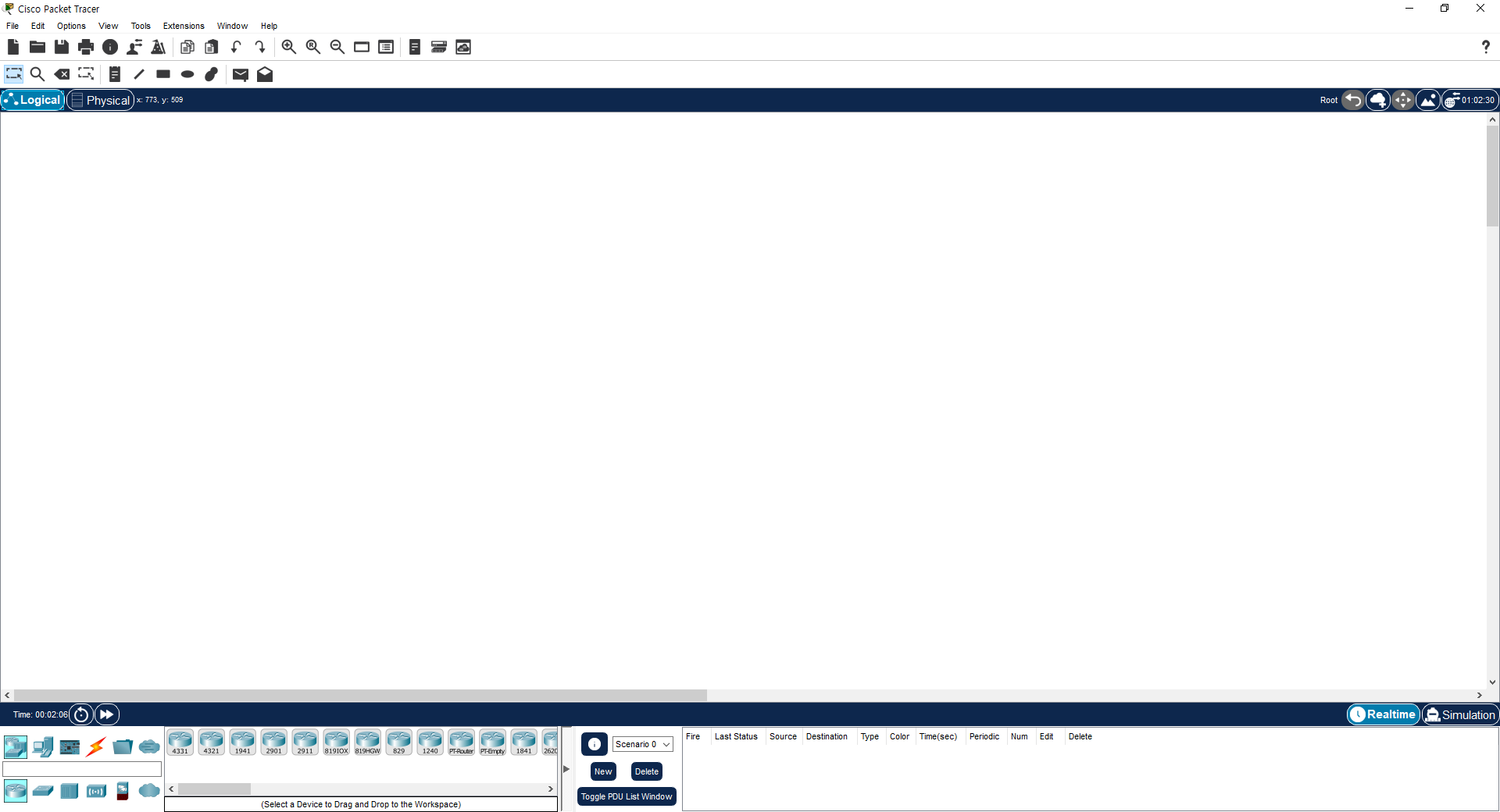

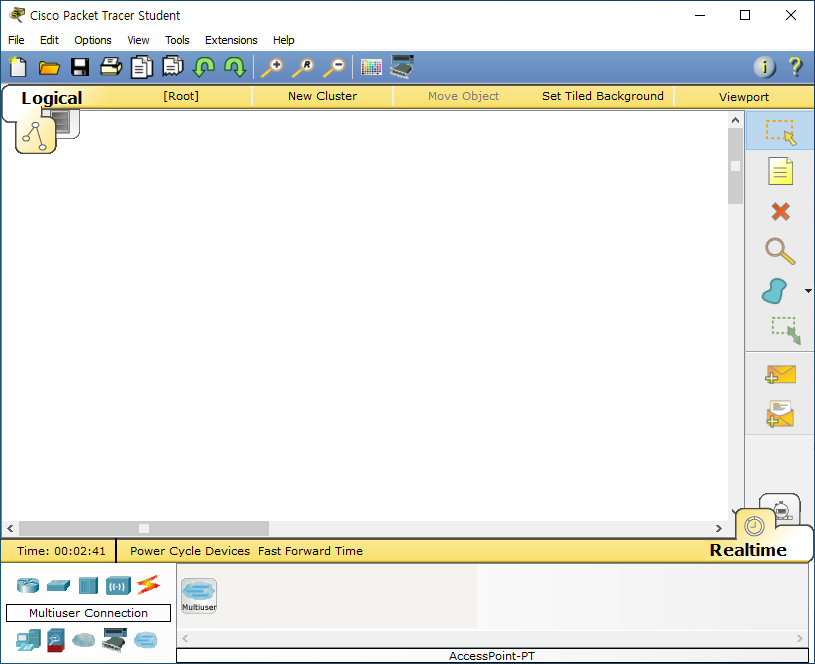

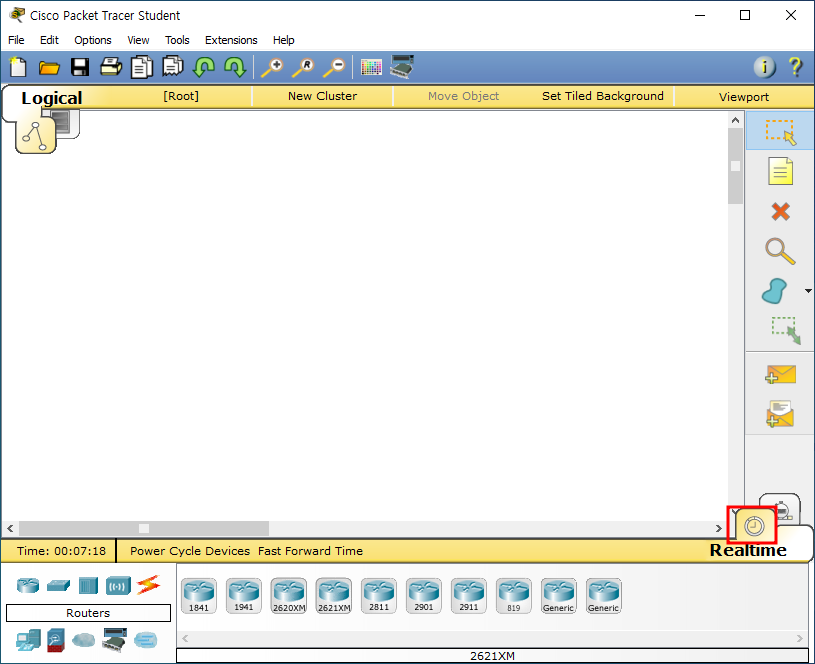

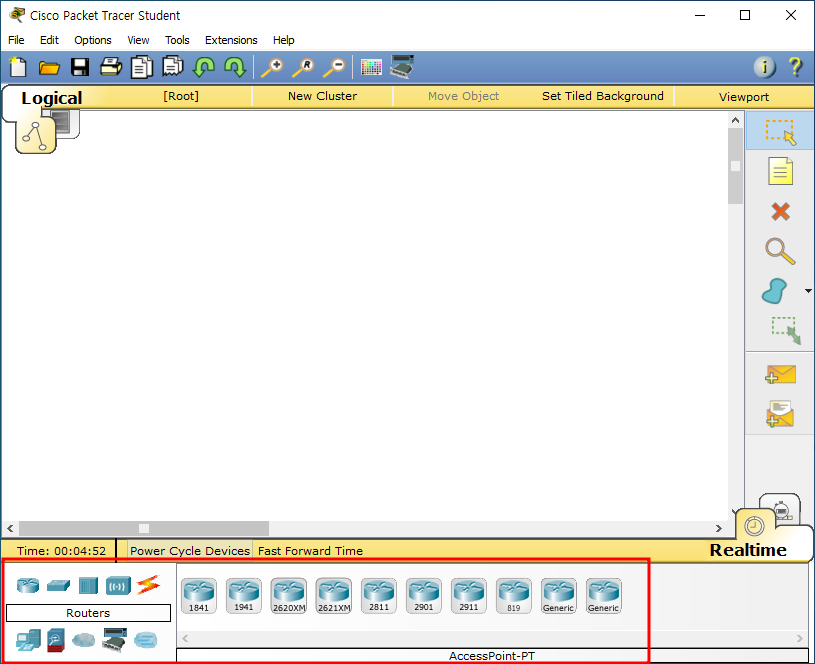

처음 켜면 이렇게 구성이 되어 있다.
